化工行业耐腐蚀多级泵选型案例，用某化工企业盐酸母液输送系统改造为例讲解
2025-10-17 17:13
化工行业耐腐蚀多级泵选型案例，用某化工企业盐酸母液输送系统改造为例讲解
某精细化工企业年产 5 万吨氨基甲酸甲酯，其生产环节中产生的盐酸母液(含 20% 盐酸、5% 甲醇及微量固体杂质)需从车间储罐输送至 3 公里外的废水处理站，原选用的 316L 不锈钢单级离心泵因耐腐蚀性能不足，运行 6 个月后出现叶轮腐蚀穿孔、泵壳渗漏问题，不仅导致维修频率增加(每月 1-2 次)，还因介质泄漏存在环保与安全风险，需重新选型。
一、选型核心参数确认
介质特性：盐酸母液温度稳定在 45℃，pH 值 1.2，密度 1.05g/cm³，含粒径≤0.1mm 的固体杂质(质量分数 0.3%)，具有强腐蚀性与轻微磨损性。
工艺需求：设计流量 50m³/h，考虑管路沿程阻力与局部阻力损失，所需实际扬程需达到 180m(原单级泵扬程 120m，无法满足远距离输送)。
安全与环保要求：介质泄漏量需符合 GB 50493-2019《石油化工可燃气体和有毒气体检测报警设计标准》，无可见泄漏，且泵体材质需通过 6 个月以上浸泡测试无腐蚀。
二、选型关键决策环节
1. 材质匹配：排除金属材质，锁定氟塑料合金
首先排除原用的 316L 不锈钢，因 20% 盐酸在 45℃下会对其产生晶间腐蚀，测试数据显示 316L 在该工况下腐蚀速率达 0.2mm / 年，远超允许值(≤0.05mm / 年)。
对比两种主流耐腐蚀材质：PVDF(聚偏氟乙烯)与 F46(全氟乙丙烯)，PVDF 材质硬度更高(洛氏硬度 R110)，抗磨损性优于 F46，且耐温范围(-40℃-150℃)覆盖当前工况，最终确定泵体、叶轮、导叶均采用 PVDF 材质，泵轴选用哈氏合金 C276(抗盐酸腐蚀且强度高)。
2. 结构选型：多级卧式 + 双端面机械密封

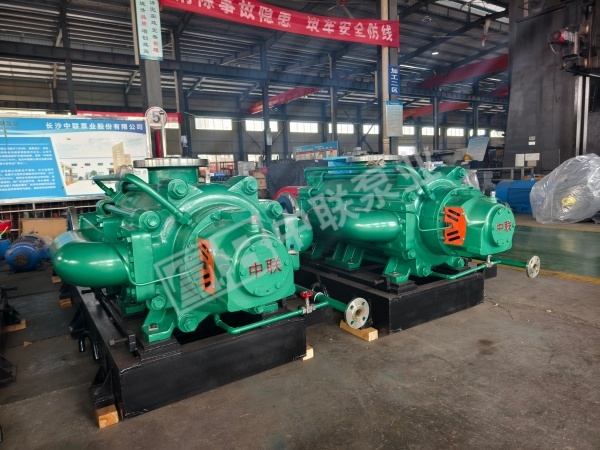

【更多关于耐腐蚀化工多级离心泵的型号，参数，选型报价方案等可以点击上图了解】
因所需扬程 180m，单级泵无法满足，选用 3 级卧式多级泵(型号 DFH50-3×3)，每级扬程 60m，总扬程 180m，流量与扬程曲线平稳，适配管路系统特性。
密封方式放弃原用的单端面机械密封，采用双端面机械密封(密封面材质：碳化硅 - 碳化硅)，并配套外冲洗系统(冲洗液为中性脱盐水)，防止介质进入密封腔导致腐蚀，同时避免密封失效引发泄漏。
3. 辅助配置：适配工况的防护与监控
考虑到介质含微量杂质，在泵入口加装 Y 型过滤器(过滤精度 50μm，材质 PVDF)，防止杂质堵塞叶轮流道;出口管路设置压力变送器与流量传感器，实时监控运行参数，避免过载或空转。
电机选用防爆型(Ex d IIB T4)，适配车间易燃易爆环境，防护等级 IP54，防止粉尘与湿气进入电机内部。
三、选型应用效果
该耐腐蚀多级泵投用后，实现了连续 18 个月无故障运行，具体效果如下：
腐蚀与泄漏控制：泵体、叶轮无明显腐蚀痕迹，机械密封泄漏量<0.1ml/h，远低于标准要求(≤5ml/h)，未出现环保风险事件。
运行效率：实际运行流量稳定在 49-51m³/h，扬程 178-182m，满足工艺需求，电机运行电流比原泵降低 8%，年节电约 1.2 万度。
维护成本：维修频率从每月 1-2 次降至每 12 个月一次常规保养，年维护成本从 12 万元降至 3 万元，综合运营成本降低 75%。
此案例表明，化工行业耐腐蚀多级泵选型需以 “介质特性为核心、工况参数为依据、安全环保为底线”，通过材质精准匹配、结构优化与辅助配置，才能实现设备长期稳定运行，降低企业运营风险。
