产品参数
如100ZJ-I-A36
100：出口直径为100mm
ZJ：渣浆泵
I：单级渣浆泵，二级泵标注II
A：叶轮叶片数。A为5片，B为4片，C为3片，F为6片
36：叶轮直径36cm
ZJL 型
例：150ZJL-35
150——泵出口直径(mm)
ZJL—— 立式液下渣浆泵
35——叶轮直径 (mm)
ZJ、ZJL型卧式矿用渣浆泵结构形式及特点

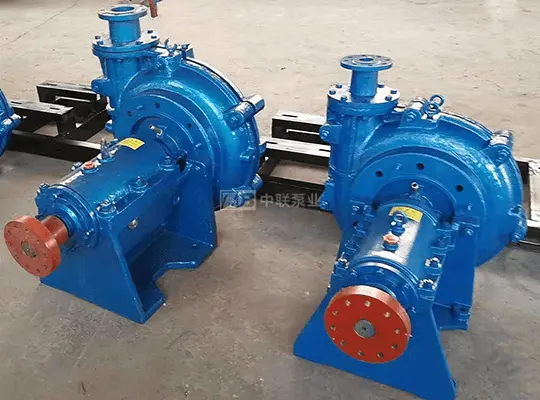

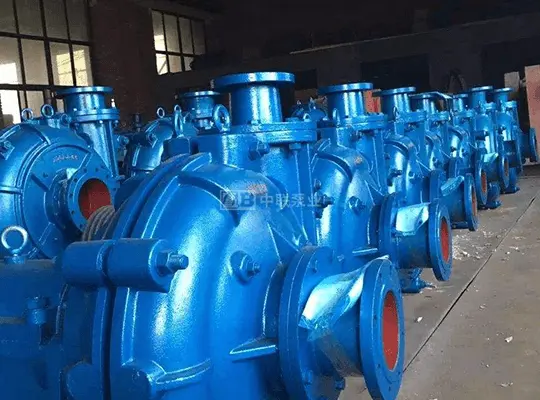

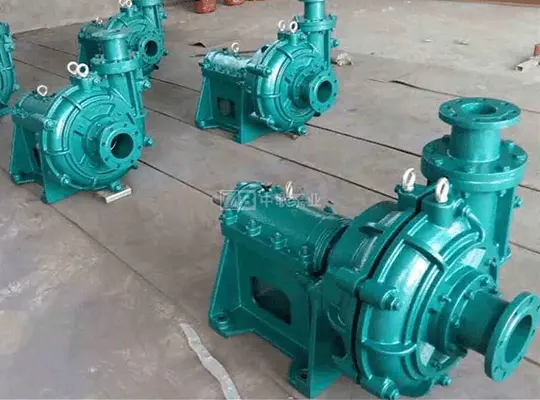

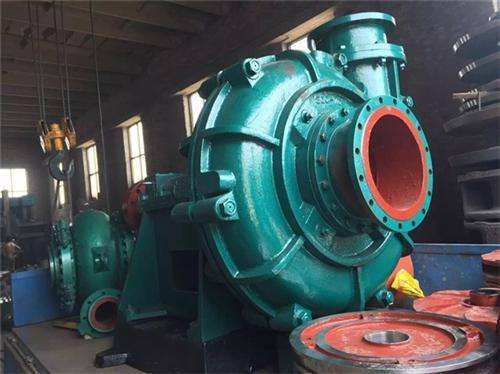

ZJ矿用渣浆泵为卧式、垂直中形式、双泵壳结构渣浆泵。泵体和泵盖带有可更换的金属内衬，内衬材质为高铬耐磨合金材料，内衬可一直用到磨穿为止，延长维修周期，降低运行成本。泵的出口方向可按8个角度旋转安装。
轴承组件：泵的轴承组件采用圆筒式结构，便于调整叶轮与前护板的间隙，维修时可整体拆出。轴承采用油脂润滑。
轴封（密封）：泵的轴封型式有填料密封、付叶轮密封、 机械密封。也可以采用副叶轮加填料组合式密封和机械密封两种轴封形式。
（1）副叶轮动力密封：副叶轮密封利用叶轮与串联的副叶轮产生的压力密封，填料或唇口密封作为停车密封。在泵进口正压力值不大于泵出口压力值10%时的单级泵或多级串联的第一级泵，可以采用这种密封形式。它可以在没有轴封水的情况下运行，不稀释矿浆、密封效果好等特点。但将增加功率消耗（一般需增加轴功率的5%左右）。填料密封是常见的一种轴封形式，适用于各种工况条件，可匹配聚四氟乙烯填料、石墨填料等特殊材质，可用于腐蚀性或高温条件下。它具有结构简单、维修方便等优点。
（2）机械密封：采用国际领先的密封技术，密封效果好。集装式结构使安装与更换更方便，不同的结构形式适应不同的工况条件。磨擦副材料采用高硬度陶瓷及合金材料，机械密封和密封箱设计与配合符合介质流动状态，因而具有较高的抗磨性和抗震性，在各种恶劣的工况下均能保证客户满意。
传动方式：有V型三角带传动、弹性联轴传动、齿轮减速箱传动、液力偶合器传动、变频驱动装置、可控硅调速等。其中V型三角带传动有 CL、CV、CR、ZL、ZV、ZR传动。
整体性能：
泵的性能范围宽、汽蚀性能好、效率高。可采用多级串联技术，以满足远距离输送。过流部件有多种金属可供选用，并且增加深度。 采用多种速度和多种变型方式，使得泵能够在高效工矿下运行。使用寿命长，运行效益高，能满足多类恶劣的输送条件。
产品特点：
随着杂质泵技术的发展和完善，结合用户反馈经验，利用现代流体力学的理论、现代机械理论、电脑软件设计技术;我公司推出了EZJ系列渣浆泵，该系列渣浆泵具有型号全、性能工况覆盖广、选型方便等特点。
ZJ卧式渣浆泵在水力设计、结构设计等方面有创新，过流部件采用了自行研制的抗磨蚀的高铬耐磨合金铸铁制造，非常适合煤矿行业使用，具有效率高、节能、使用寿命长、重量轻、结构合理、运行可靠、振动小、噪音低、维修方便等显著特点。
泵体采用双泵壳结构，方便更换过流部件;根据压力需要外泵壳采用球墨铸铁或灰铸铁，内泵壳采用高铬抗磨白口铸铁或铸钢。
ZJ、ZJL型卧式矿用渣浆泵适用范围
ZJ、ZJL系列渣浆泵主要适用于电力、冶金、煤炭、建材、化工等工业行业，主要是用来输送含有固体颗粒的磨蚀性浆体，如选矿厂处理精矿和尾矿、电厂除灰渣、选煤厂输送煤泥和重介选煤、海岸河道采矿作业输送矿浆等。其所能处理浆体的最大重量浓度为：灰浆45%，矿浆60%;根据用户需要可串联进行运行。
ZJ、ZJL型卧式矿用渣浆泵结构图
1、联轴器 2、轴 3、轴承箱 4、拆卸环 5、付叶轮 6、后护板 7、蜗壳 8、叶轮 9、前护板 10、前泵壳 11、后泵壳 12、填料箱 13、水封环 14、底座 15、托架 16、调节螺钉底座
结构示意图
温馨提示：ZJ、ZJL型卧式矿用渣浆泵的更多性能参数，请点击→【水泵选型】页面查询
