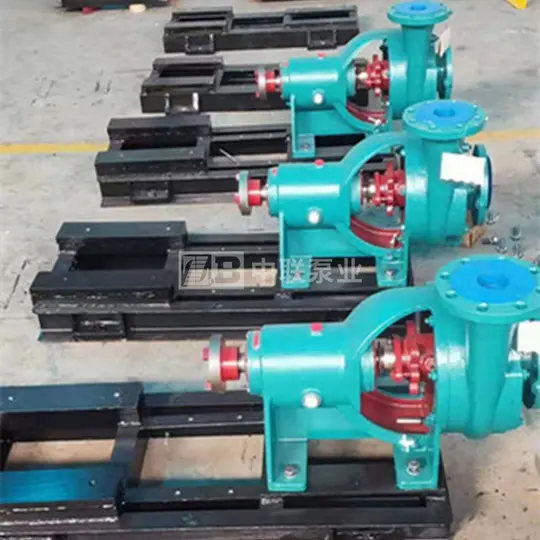

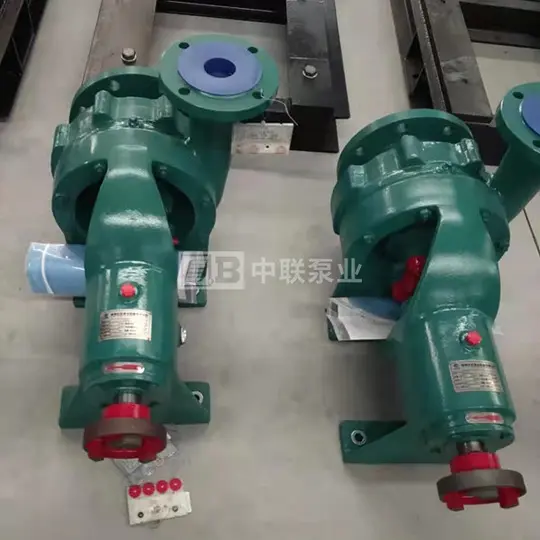

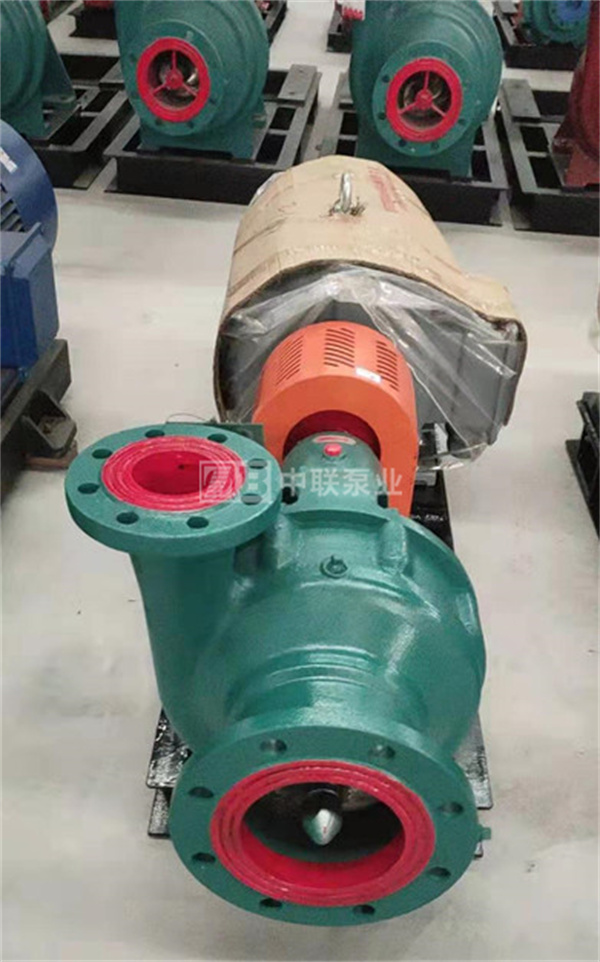

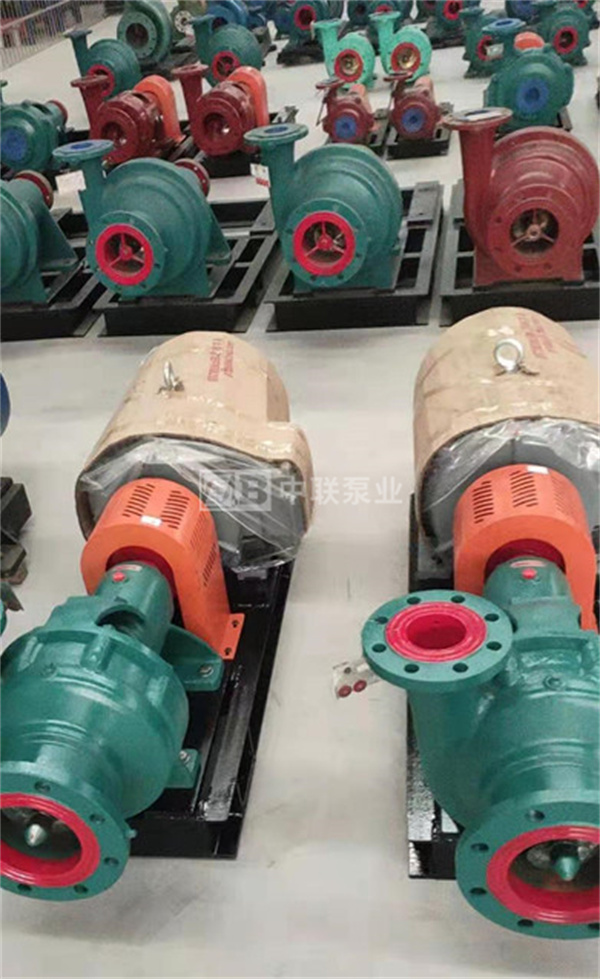

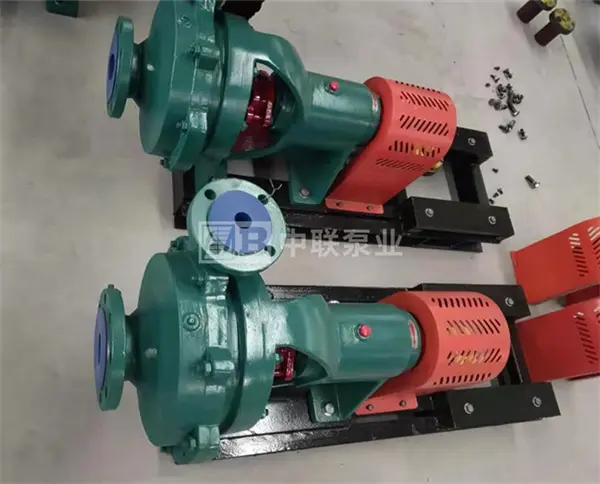

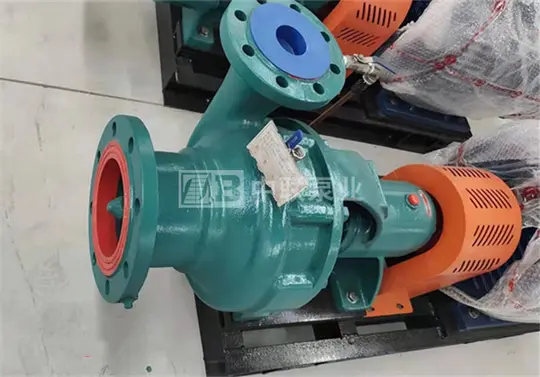

N型卧式离心冷凝泵

流量：8-200m³/h

扬程：38-180m

功率：3-75kw

效率：35%-70%

泵重：40-280kg

气蚀余量：0.65-10.3m

价格：0.19-6.09万

冷凝泵是输送凝结水的系列产品。N型泵供输送温度低于120℃的冷凝水或物理，化学性质类似清水的液体，NB、NBA、NBA型泵供抽送温度不超过80℃的冷凝器中的凝结水和750-3000千瓦汽轮发电机组抽送凝结水及其它类似场合之用。

咨询热线：

0731-88632200

产品分类：

冷凝泵

关键词：

产品咨询

返回上级

产品概述产品参数为什么选择我们？常见问题

产品概述

　　冷凝泵是输送凝结水的系列产品。N型冷凝泵用于火力发电厂输送冷凝水及其它类似于冷凝水的其它液体，亦可用在介质与冷凝水相似的其他地方。供输送温度低于120℃的冷凝水或物理，化学性质类似清水的液体，NB、NBA、NBA型泵供抽送温度不超过80℃的冷凝器中的凝结水和750-3000千瓦汽轮发电机组抽送凝结水及其它类似场合之用。100N130、100N160、150N110、150N130、150N180、200N180、200N32、80N45×4、100N45×5、150N60×4型泵分别在填料函体和填料压盖处通入冷却水后可作疏水泵用，并可以用机械密封，可输送150℃以内液体，其它泵输送液温低于80℃。

N型卧式离心冷凝泵参数范围及型号说明

　　流量Q：8-200m³/h

　　扬程H：38-180m

　　型号说明：泵的型号是根据尺寸与性能而编制的。

　　例如：3N6×2和4N6A的含义为

　　3或4-吸入管直径以25除

　　N-卧式悬臂冷凝水泵

　　6-设计单级扬程被10除后取整数，

　　即单级扬程为60米左右

　　2-级数，表示该泵有两级

　　A-叶轮经过切割（外径减小）

　　例如：3N6×2

　　3——泵的入口直径为3寸

　　N——卧式悬臂冷凝泵

　　6——设计点扬程除10后取整

　　2——泵级数为2级

　　例如：：100NB-45

　　100——泵的进口口径为100mm

　　N——冷凝水泵

　　B——悬架式

　　45——泵的设计扬程为45m

N型卧式离心冷凝泵结构简介

　　N、NB、NBA型泵为单级单吸悬臂式离心泵，N型有两级结构，其余为卧式结构。泵有带诱导轮和不带诱带轮两种结构式。结构紧凑，运行平稳可靠、效率高，抗汽蚀性能好。采用标准化设计、标准化程度高通用性好。

　　过流部件材质：铸钢或不锈钢，也可根据用户要求选用不同材质。

　　1、品种
　　 N型冷凝泵有卧式悬臂单级、两级、单级带诱导轮等结构形式，共有10多个品种。单级的有3N6、3N6G、4N6、4N6G、4N6A及100N130、100N160；两级的有2.5N3×2、3N6×2及4N6×2；单级带诱导轮的有6N6、150N110、150N130、150N180、200N32、200N180

　　2、支承部分
　　品种支承部分结构相同，主要件有托架、前后轴承压盖和轴组合定位在托架上的前后径向滚珠轴承上，滚球轴承亦承受未被平衡的轴向力。用稀油润滑，油量可从油标看出。前后轴承压盖均装有毛毡密封圈做为轴封以防漏油。管堵处的孔用来灌油。清洗换油时从丝孔将油放出。

　　3、密封和传动
　　泵采用软填料密封，在铀封处装有可更换的铀套。

　　泵通过弹性联铀器由电动机驱动，从传动方向看，泵为逆时针方向旋转。

　　4、工作部分
　　单级：主要件有黄铜80-3铸成的叶轮通过键固定在由45号优质碳素钢制成的铀上，叶轮装在有耐磨铸铁HT20-40铸成的泵体，泵盖所构成的泵工作室内，动力机通过联铀器带动支在铀承中的铀和叶轮，泵就工作，耐磨铸铁HT20-40制成的铀套，与衬套（指6N6和4N6×2）之间有着水润滑的铀承的作用，泵休后的填料函内装有填料环，及填料油浸石墨石棉绳，开口填料压盖，借助加长双头螺栓压紧填料，并可调整松紧，外部引入高天大气压的密封水，通过接管对准填料环在整个填料函内就形成隔绝空气侵入泵内的密封腔，同时阴止泵内水向外流，仅有少量的润滑水滴出。在叶轮上开有平衡孔。使高压区与进口低压区沟通从而消除铀向推力，为了防止磨损泵体和泵盖，易于修理，达到良好密封，在泵体，泵盖上装有密封环，泵体上部备有丝孔作为放气用，停车检修时，泵中之水从丝孔放出，为了方便泵体和泵盖的抓缷备有起盖螺钉，进出口均备有测压孔。

　　两级：其余与单级相同，仅泵体、泵盖和中间导叶构成两个工作室，在两室内相应装有硅黄铜80-3铸成的第一级叶轮和铸铁HTA20-40CUMO制成的叶轮。

单级带诱导轮：其余与单级相同，仅叶轮材料为铝铁青铜，在叶轮前加一个有铝铁青铜制成的诱导轮，以改善汽蚀性能。

产品参数

N型卧式离心冷凝泵部分性能参数表

型号	流量 m³/h	扬程 m	转速 r/min	轴功率 kw	配带电机 kw	电机型号	效率 %	必需汽蚀余量 m	叶轮直径 mm	进口口径 mm	出口口径 mm	泵重 kg
2.5N3×2	8	52.5	2950	3.05	5.5	Y132Sl-2	37.5	1.9	148	65	50	50
	10	51.5		3.42			41	2
	12	50.5		3.75			44	2.2
3N6	16.5	62	2950	6.65	11	Y160M1-2	44	1.5	215	80	50	80
	22	61		7.4			49	1.7
	30	58		8.8			54	1.9
3N6G	16.5	68	2950	6.79	11或15	Y160Ml-2 或 Y160M2-2	45	0.75	222	100	50	97
	22	67		8.03			50	0.85
	30	64		9.51			55	1.05
3N6×2	10	131	2950	15.7	22	Y180M-2	41	1.75	215(1) 225(11)	80	50	100
	26	128		17.8			51	2.05
	34	120		19.6			56.8	2.4
3N6×2A	18	108	2950	12.9	18.5	Y160L-2	41	0.8	首215 次205	80	50	100
	26	105		14.6			51	0.95
	34	101		16.7			56	1.15
4N6	30	63.5	2950	11	22	Y180M-2	47	1.4	225	100	80	94
	40	62		12.7			53	1.6
	50	59.5		14.1			57.5	1.75
4N6A	30	40	2950	6.3	11	Y160Ml-2	49	1.6	175	100	80	92
	40	38		7.3			55.5	1.8
	50	37.7		8.25			58.5	2
4N6G	30	78	2950	13.3	22	Y180M-2	48	0.85	230	150	80	105
	40	76		15.3			54	0.95
	50	72		16.9			58	1
	65.5	65		20.2			57	1.15
4N6×2	25	130	2950	21.1	37	Y200L1-2	42	2	220(l) 215(ll)	100	100	170
	40	125		25			54	2.2
	50	120		27.3			60	2.4
4N6×2G	30	135	2950	23	37	Y200L2-2	48	0.95	首230 次220	150	80	196
	50	130		29			61	1.15
	60	123		33.5			60	1.25
4N5×2	30	110	2950	19.2	30	Y200L1-2	47	0.95	首220 次210	100	65	180
	45	105		23.8			54	1.1
	50	101		24.1			57	1.2
4N5×2A	30	100	2950	17.4	30	Y200L1-2	47	0.95	首215 次195	100	65	180
	45	95		21.5			54	1.1
	50	91		21.7			57	1.2
6N6	60	70	2950	22.9	37	Y200L2-2	50	1.4	232	150	100	120
	90	66		25.3			64	1.45
	120	60		27.7			71	1.5
6N6A	36	70	2950	16.3	30	Y200L1-2	43	0.8	225	150	100	120
	54	69		19.1			53	0.9
	80	68		22.8			65	1
	100	66		26.1			69	1.1
6N6G	36	86	2950	19.6	37	Y200L2-2	43	0.8	245	150	80	150
	60	85		25.7			54	0.9
	90	82		30			67	1.05
	108	78		33.3			69	1.15
65N85	9	88	2950	6.7	11	Y160M1-2	32	2	250	65	65	192
	15	85		7.89			42.2	2
	18	81		8.8			45	2.5
80N30	9	33	2950	2.13	4	Y112M-2	38	0.8	158	80	32	156
	15	31		2.76			45.8	1
	18	30		2.93			50.3	1.3
100N105	11	105	2950	12.3	18.5	Y160L-2	25	1.3	280	100	65	211
	18	103		14.4			35	1.5
	22	102		16.3			37	1.8
100N130	42	143	2950	36	55	Y250M-2	44	1.3	325	100	50	166
	52.5	141		40			49	1.5
	70	135		46.8			55	2
100N160	36	170	2950	39.7	75	Y280S-2	55	1.35	400	100	50	188
	54	165		51.6			60	1.4
	72	156		57.7			61	1.5
150N85	68	86	2950	33.4	45	Y225M-2	48	1.35	263	150	100	280
	114	85		38.8			68	1.5
	137	79		42			70	2
150N110	80	122	2950	48.3	75	Y280S-2	55	1.35	300	150	100	190
	100	116		52.6			60	1.4
	110	112		55			61	1.5
150N130	90	140	2950	54.5	75	Y280S-2	63	1.6	340	150	100	210
150N150	130	124	2950	73	90	Y280M-2	65	1.6	3b0	150	100	235
150N180	80	150	2950	73	90	Y280M-2	51	1.6	380	150	100	266
200N32	370	32	1480	38.9	55	Y250M-4	83	2	315	200	150	285
200N65	120	69	2950	37	55	Y250M-2	61	1.2	255	200	100	298
	135	65		38			63	1.4
	162	60		40.1			66	1.6
200N80	98	90	2950	40	75	Y280S-2	60	1.1	256	200	100
	150	87		48.4			73.5	1.25
	185	82		54.4			76	1.35
	198	80		57.5			75	1.5

温馨提示：N型卧式离心冷凝泵的更多性能参数，请点击→【水泵选型】页面查询
