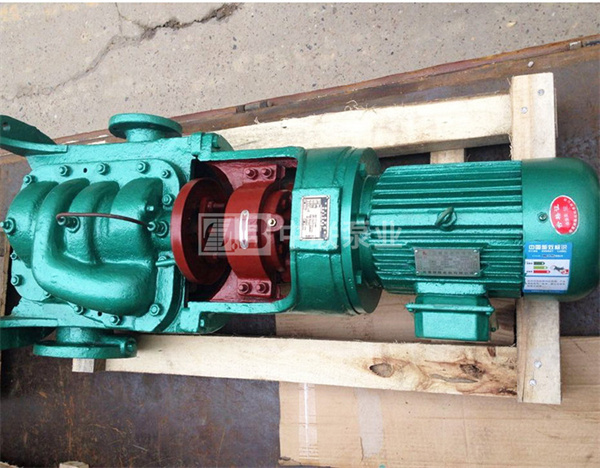

GN/GNL型立式凝结水泵

流量：5-137m³/h

扬程：22-170m

功率：3-75kw

效率：35%-70%

泵重：40-280kg

气蚀余量：0.65-10.3m

价格：0.21-5.15万

GN/GNL型凝结泵系两级单吸离心式冷凝泵，供抽送冷凝器中的凝结水和750-3000千瓦汽轮机发电机组抽送凝结水或物理、化学性质类似于水的其他液体之用。液体温度不超过80℃。

咨询热线：

0731-88632200

产品分类：

冷凝泵

关键词：

产品咨询

返回上级

产品概述产品参数为什么选择我们？常见问题

产品概述

　　GN/GNL型立式凝结泵系两级单吸离心式冷凝泵，供抽送冷凝器中的凝结水和750-3000千瓦汽轮机发电机组抽送凝结水或物理、化学性质类似于水的其他液体之用。液体温度不超过80℃。

GN/GNL型立式凝结水泵型号意义

　　流量：5～137m3/h

　　扬程：22～170m

　　型号：GNL3-A(B)

　　G —— 高吸程

　　N —— 冷凝泵

　　L —— 立式

　　3 —— 泵入口直径为3吋

　　A、B —— 两种不同叶轮

GN/GNL型立式凝结水泵结构说明

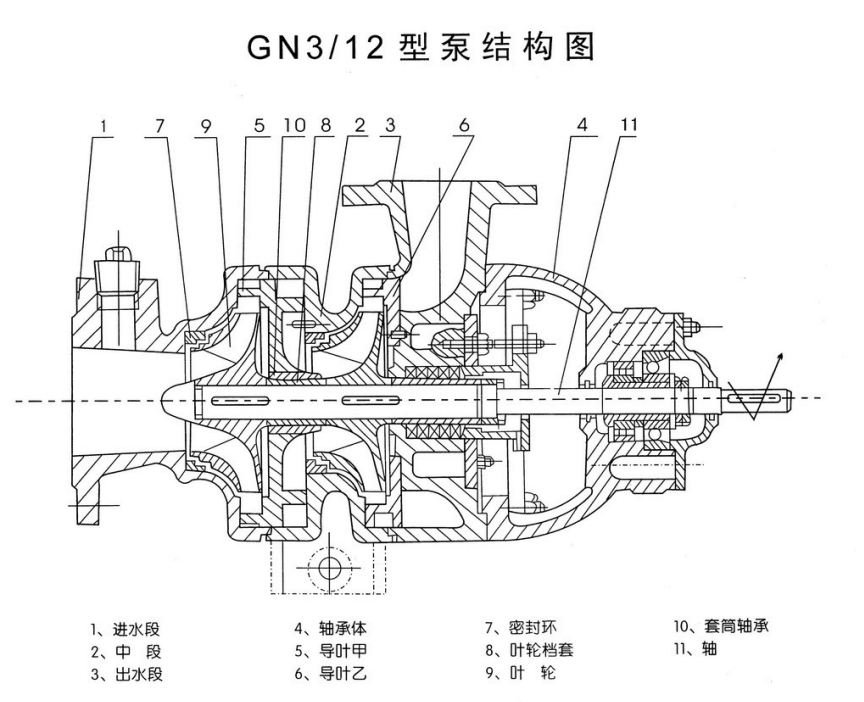

　　GN型冷凝泵为卧式，固定部分主要由进水段、中段、出水段、轴承体、导叶、密封环组成。转动部分的轴向力由球轴承承受，径向力则由球轴承和装于导叶上的套筒轴承共同承受。

　　填料的四周和轴承体上均有冷却室，可接引冷却水，进水方向为轴向，出水方向垂直向上，卧式结构轻巧，但需拆卸管路才能检修。

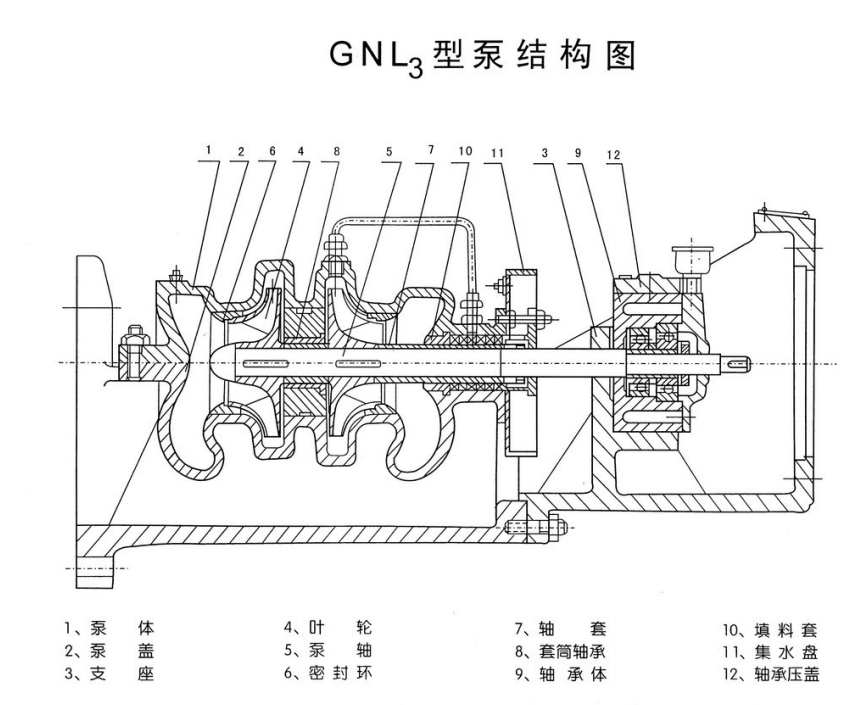

　　GNL型冷凝泵为立式，泵体和泵盖沿轴心线分开，转动部分的轴向力由球轴承承受，径向力则由球轴承和套筒轴承共同承受。泵的进水口和出水口均铸在泵体上，泵体下部有半圆形的泵足，上部则有半圆形支承，支座装于其上，电机装在此支座上，立式泵占地面积小，检修方便。

　　泵的过流部件材质为铸铁，轴封为填料密封，从电动机端向泵看，为逆时针方向旋转。成套供应泵、电机、联轴器、底座、止回阀、闸阀，如有特别的要求，在订货时向我厂说明，我厂将在设计、制造、测试、安装、维修、代培操作人员等方面提供一系列的优质服务。

　　旋转方向：从电机端看，泵为逆时针方向旋转

　　主要零件材质：泵的体过流部件泵体、泵盖、密封环、轴套的材质为铸铁，N型冷凝泵叶轮为硅黄铜，诱导轮为铝铁青铜。轴均为优质碳素钢。

　　泵成套范围：成套供应泵、电机、联轴器、止回阀、闸阀。

产品参数

GN/GNL型立式凝结水泵部分性能参数表

参数型号	流量Q		扬程H	转速n	轴功率Pa	配带电机		效率η	必需汽蚀余量 NPSHr	叶轮直径	泵口径		泵重
	流量Q		扬程H	转速n	轴功率Pa	功率	型号	效率η	必需汽蚀余量 NPSHr	叶轮直径	吸入	吐出	泵重
	m3/h	L/s	m	r/min	kW	kW	型号	%	m	mm	mm	mm	kg
GN3/12	5	1.39	41	2980	1.51	2.2	Y/YB90L-2	37	0.8	134	80	50	45
	7	1.94	39		1.65			45	0.8
	9	2.5	36		1.76			50	0.8
	12	3.33	32		1.97			53	1.2
	15	4.17	25		2.08			49	1.2
GNL3-A	5	1.39	44	2980	1.71	3	Y/YB100L-2B5	35	0.6	140	80	50	140
	6	1.67	42		1.78			38.5	0.62
	9	2.5	39		2.03			47	0.65
	11	3.06	34		2			51	0.7
GNL3-B	12	3.33	48	2980	3.08	5.5	Y/YB132S1-2B5	51	0.65	147	80	50	140
	15	4.17	45		3.54			52	0.7
	18	5	41		3.87			52	0.72
	20	5.56	38		4.06			51	1.05

温馨提示：GN/GNL型立式凝结水泵的更多性能参数，请点击→【水泵选型】页面查询
