DY型多级离心油泵（BB4）

流量：3.7-1350m³/h

扬程：48-1800m

功率：3-1120kw

效率：32%-84%

泵重：78-3750kg

气蚀余量：2.0-7.0m

价格：0.15-26.5万

采用了国家推荐使用的高效节能水力模型，具有高效节能、性能范围广、运行安全平稳、低噪音、长寿命、安装维修方便等优点;通过改变泵的材质(或泵过流部分的材质)、密封形式和增加冷却系统，可输送热水、油类、腐蚀性和含磨料的介质等。

咨询热线：

0731-88632200

产品分类：

油泵

关键词：

产品咨询

返回上级

产品概述产品参数为什么选择我们？常见问题

产品概述

　　DY型多级离心油泵采用了国家推荐使用的高效节能水力模型，具有高效节能、性能范围广、运行安全平稳、低噪音、长寿命、安装维修方便等优点;通过改变DY油泵的材质(或泵过流部分的材质)、密封形式和增加冷却系统，可输送热水、油类、腐蚀性和含磨料的介质等。用来输送不含固体颗粒的粘度小于120厘沲的石油和石油产品。介质温度t –20℃～150℃，允许进口压力0.6MPa。

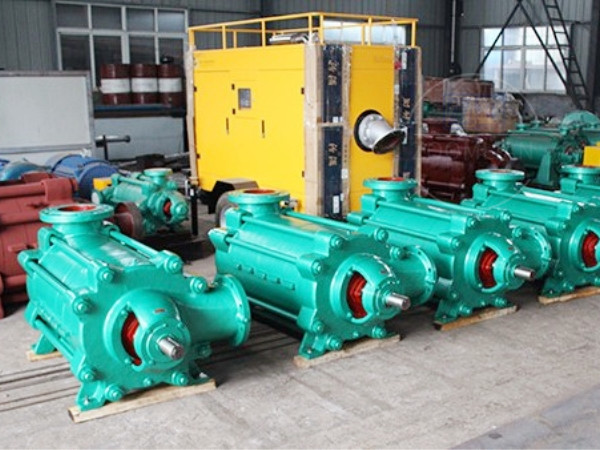

DY型多级离心油泵

DY卧式多级离心油泵型号说明

　　型号说明：DY85-45*6多级离心油泵

　　D——多级卧式离心泵

　　85 ——泵设计点流量为46m3/h

　　45——泵单级设计点扬程为30m

　　6——泵的级数为2

DY型多级离心油泵结构形式及特点

　　1)DY型油泵进出口：100DY16型卧式多级离心泵为水平吸入，垂直吐出，其余多级离心泵为垂直吸入垂直吐出。

　　2)油封：可以采用机械密封或填料密封。轴封有冷却。

　　3)轴承型式及润滑：滑动轴承强制循环润滑型式有DY850-125型泵：滑动轴承油环飞溅稀油润滑型式有DYⅠ85-67 DYⅠ155-67和DYⅡ155-67型泵;其他均为滚动轴承，油脂润滑。

　　4)支承：DYⅡ155-67型泵的支承为中心支承，其余泵为脚支承。

　　旋转方向：从电机端看，泵为顺时针方向旋转。

　　主要零件材质：过流部件材质DYⅠ、DY、YD为铸铁，DYⅡ为铸钢，DYⅢ为铸不锈钢。

　　泵成套范围：成套供应泵，防爆电机、公用底座或本身底座、止回阀、闸阀和备件。

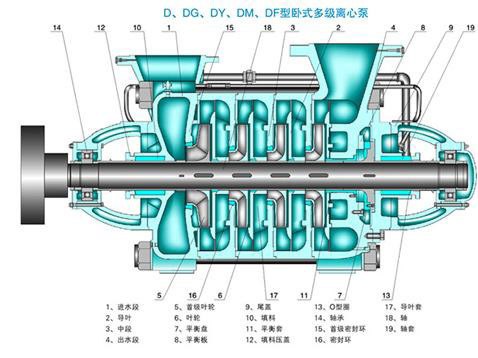

DY型离心油泵结构图

DY卧式多级离心油泵结构说明

　　1、泵壳体部分

　　泵壳体部分主要由轴承、前段、中段、后段、导叶等用螺栓联接成整体，前段吸入口中线呈水平线，后段吐出口中线与水平垂直。

　　2、转子部分

　　转子部分主要由轴承及安装在轴上的叶轮、轴套、平衡盘等零件组成。轴上零件用平键和轴套螺母紧固使之与轴成为一体。整个转子由两端轴承支承在泵壳体上，转子部分的叶轮数目是根据泵的级数而定。

　　3、轴承部分
本D型泵轴承有滑动轴承和滚动轴承两种，按型号不同而定，均不承受轴向力。泵在运行中应当允许转子部分在泵壳体中轴向游动，不能采用向心轴承。

　　4、泵的密封

　　泵的前段、中段、后段之间密封面均采用二硫化钼润滑脂密封，转子部分与固定部分之间靠密封环、导叶套、填料密封，当密封环和导叶套的磨损程度已影响泵的工作和性能时应予及时更换。

　　5、平衡机构

　　平衡机构由平衡环、平衡盘、平衡套等组成，平衡机构用于平衡泵的轴向力。成套供应泵，防爆电机、公用底座或本身底座、止回阀、闸阀和备件。

产品参数

DY卧式多级离心油泵性能范围

流量Q：3.7-1350m³/h

扬程H：48-1800m

DY型多级离心油泵性能参数表

型号系列	流量范围 (m³/h)	扬程范围 (m)	效率范围 (%)	配套功率范围 (kw)
DY6-25	3.75~7.5	70.35~320.3	36~49.5	5.5~18.5
DY6-50	3.75~7.5	144~624	28~30	15~55
DY6-80	3.75~7.5	225~982	32~36	15~75
DY12-25	7.5~15	68.3~325.3	43.3~52.1	7.5~30
DY12-50	7.5~15	142.7~635	30.6~44.6	18.5~75
DY12-80	7.5~15	225~982	37~40	30~132
DY25-30	15~30	77.7~418.8	55.2~56.9	15~55
DY25-50	15~30	144~618	44~54	22~110
DY25-80	15~30	228~1013	47~56	37~160
DY46-30	30~55	76.2~429	60~66.8	22~90
DY46-50	30~55	138.3~658.8	53.6~64.5	37~160
DY46-80	30~55	228~1056	59~65	55~250
80D12	21.6~39.6	19~129.6	69~75	4~18.5
DY65-80	50~75	228~1056	60~67	75~315
100D16	37.6~72	20.4~178.2	66~73	7.5~37
DY85-45	55~100	121.8~612	64.2~70.4	55~200
DY85-67	55~100	186.9~888	56.1~68.4	90~315
DY85-80	55~100	228~1056	59~71	110~450
DY85-150	55~100	429~1872	53~60	220~900
DY100-25	72~119	46~270	63.4~69	30~132
DY100-55	85~120	147~708	64.4~68	90~315
DY120-50	96~140	126.9~654	72~78	90~280
DY120-67	96~140	183~840	62~71	110~450
DY120-80	96~140	216~1056	61.6~70.4	132~560
DY120-100	96~140	261.6~1320	69.5~73	220~900
125D25	72~119	35~230.4	70.5~77.5	22~90
DY150-50	120~180	127.5~660	72~75	110~400
DY150-80	120~180	228~1056	65~75	185~710
DY150-100	120~180	261.6~1320	69.5~73	220~900
DY150-130	120~180	354~1644	62.5~64	315~1250
DY155-30 (150D30)	100~185	81.6~400.8	65.5~73.2	75~250
DY155-67	100~185	179.4~895.2	63~74	132~560
DY200-50	132~240	135~696	78~81	132~500
DY200-80	132~240	216~1044	70.9~75	220~900
DY200-100	132~240	252~1356	70~76	250~1000
DY280-43 (200D43)	185~335	116.1~564	70.5~76.7	160~630
DY280-65 (200D65)	185~335	184.5~816	63.3~74	250~1000
DY280-95	185~335	273~1200	68~72.5	400~1600
DY280-100	185~335	279~1248	58.6~72.6	400~1600
DY300-65	240~350	180~828	69.2~69.5	315~1120
DY360-40	300~440	106.5~504	77~80	185~710
DY360-60	300~440	157.5~768	71~74.5	355~1250
DY360-95	300~440	267~1224	70~73	500~2000
DY420-95	350~500	263~1192	67.9~71	560~2240
DY450-40	330~500	112.5~528	73.9~76.9	220~1000
DY450-60 (250D60)	335~500	162.9~765.6	74.1~78.9	355~1400
DY450-95	335~500	267~1200	72~75	560~2240
DY500-57	375~555	109.6~717.6	69.7~82.6	220~1400
DY550-40	400~600	76~528	75.1~78.4	185~1120
DY550-50	400~600	95~660	75.1~77.8	220~1400
DY550-95	400~600	182~1230	70.9~72.4	450~2800
DY580-60	450~640	113~780	75.5~76.8	280~1800
DY580-100	450~640	190~1284	70~74	500~2800
DY600-60	450~710	104~780	79~82	280~1800
DY600-85	450~710	162~1092	72.4~73.6	450~2800
DY650-80	540~715	154~1005	73.5~75.5	450~2800
DY650-100	540~715	193~1256	79.2~83	500~2800
DY720-60	550~850	106.8~738.1	79.2~82.4	355~2240
DY720-80	550~850	149~931.8	72.9~76	630~2800
DY720-100	550~850	186~1059	76.5~84	560~2800
DY800-80	620~900	150~951.5	73~81	500~2800

温馨提示：点击上方具体型号系列即可查看相应的更详细参数以及性能曲线图等
