中开泵轴套

配件简介：

中开泵轴套是套在中开泵转轴上的筒状机械零件，是滑动轴承的一个组成部分。一般来说，轴套与轴承座采用过盈配合，而与轴采用间隙配合。中开泵轴套零件工艺性分析（1）零件材料：45钢。切削加工性良好。（2）零件组成表面：外圆表面（Φ50、35、33），内表面（Φ31.5、 20.5），型孔，两端面，内、外台阶面，内、外退刀槽，内、外倒角。（3）主要表面分析：Φ20.5内孔既是支承其它零件的支承面，亦是本零件的主要基准面；Φ50外圆及其台阶面亦用于支承其它零件。（4）主要技术条件：Φ50外圆与Φ20.5内孔的同轴度控制在0.03mm 范围内；台阶面与Φ20.5内孔的垂直度控制在Φ44内孔本身的尺寸公差为 mm；粗糙度Ra0.8μm；零件热处理硬度HRC50～55。零件制造工艺设计（1）毛坯选择：根据零件材料为45钢，生产类型为中批生产，零件直径尺寸差异较大，零件壁薄、刚度低、易变形，加工精度要求较高，零件需经淬火处理等多方面因素，在棒料与模锻间作出选择：模锻件...

咨询热线：

0731-88632200

产品分类：

正品配件

关键词：

产品咨询

返回上级

产品概述产品参数为什么选择我们？常见问题

配件详情

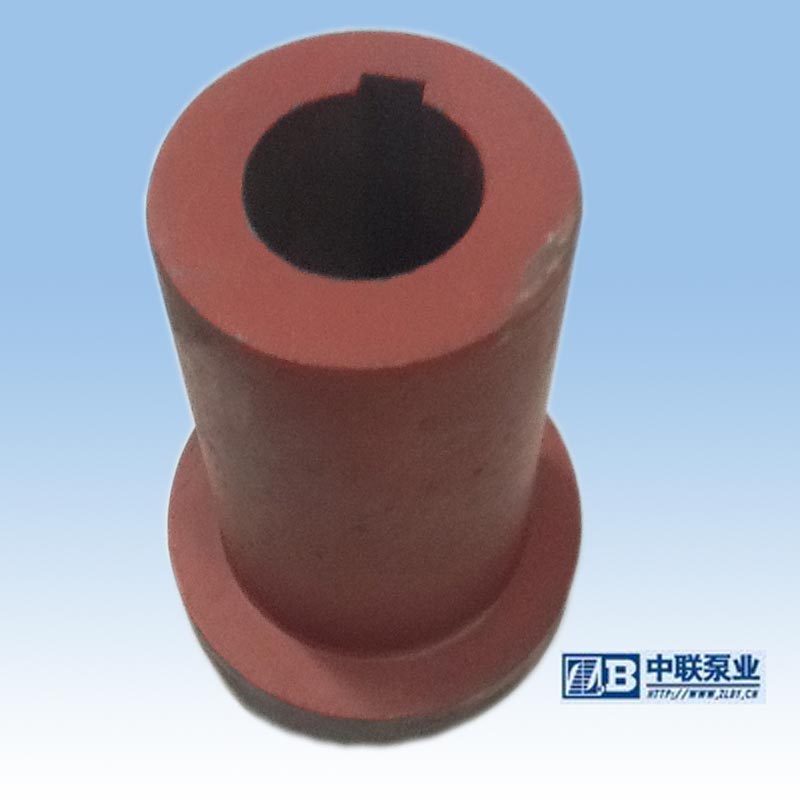

中开泵轴套是套在中开泵转轴上的筒状机械零件，是滑动轴承的一个组成部分。一般来说，轴套与轴承座采用过盈配合，而与轴采用间隙配合。

中开泵轴套零件工艺性分析

（1）零件材料：45钢。切削加工性良好。

（2）零件组成表面：外圆表面（Φ50、35、33），内表面（Φ31.5、 20.5），型孔，两端面，内、外台阶面，内、外退刀槽，内、外倒角。

（3）主要表面分析：Φ20.5内孔既是支承其它零件的支承面，亦是本零件的主要基准面；Φ50外圆及其台阶面亦用于支承其它零件。

（4）主要技术条件：Φ50外圆与Φ20.5内孔的同轴度控制在0.03mm 范围内；台阶面与Φ20.5内孔的垂直度控制在Φ44内孔本身的尺寸公差为 mm；粗糙度Ra0.8μm；零件热处理硬度HRC50～55。

零件制造工艺设计

（1）毛坯选择：根据零件材料为45钢，生产类型为中批生产，零件直径尺寸差异较大，零件壁薄、刚度低、易变形，加工精度要求较高，零件需经淬火处理等多方面因素，在棒料与模锻间作出选择：模锻件。

（2）基准分析：主要定位基准应为Φ20.5内孔中心

（3）安装方案：加工大端及内孔时，可直接采用三爪卡盘装夹；粗加工小端可采用反爪夹大端，半精、精加工小端时，则应配心轴，以Φ20.5孔定位轴向夹紧工件。型孔加工时，可采用分度头安装，将主轴上抬90º，并采用直接分度法，保证3×Φ6在零件圆周上的均分位置。对大端的四个螺钉过孔则采用专用夹具安装：以大端面及Φ20.5孔作主定位基准，型孔防转，工件轴向夹紧。

（4）零件表面加工方法：Φ20.5内孔，采用精磨达到精度及粗糙度要求；外圆及其台阶面采用磨削加工；其余回转面以半精车满足加工要求；型孔在立铣上。

为什么选择我们？

长沙中联泵业股份有限公司始于1989年，经长沙水泵厂改制后独立而成，是集设计、研发、制造和服务于一体的综合型国家高新技术企业。公司于2019年12月31日在湖南省股权交易所挂牌，简称“中联泵业”，股权代码：600275HN。现为中国离心泵行业重点骨干企业，全国多级泵大型专业厂家之一，总部位于中国历史文化名城湖南省长沙市

41000 m²

平方米占地面积

100 %

出厂合格率100%

41000 m²

平方米占地面积

100 %

出厂合格率100%

你们的交货期一般多久?

有库存的型号最迟次日可以发货，其余都属于定制生产，根据产品大小和项目具体情况，货期一般在7-90天之间，具体请咨询我们的业务经理：0731-88632200。

你们的离心泵有现货吗?

离心泵型号和配置都是特别多的，除了小部分大用量常规型号有库存之外，绝大部分型号和配置是没有库存的，属于定制化产品，我们需要先根据您现场的流量、扬程、介质温度、PH值和安装条件等工况条件进行水泵选型，并确定水泵型号和配置之后，才能交付车间下单生产。

当我需要报价时，我应该提供哪些信息?

通常情况下，如果您希望获得准确的报价，建议您提供这些信息给我们：水泵流量、扬程，现场工作电压、频率，输送液体的温度、PH值、固体颗粒物含量，现场安装条件(卧式安装还是立式安装)等信息。

如果您不太懂也没关系，我们的业务经理会协助您确定。

你们主要生产那些产品？

中联泵业生产各种大型工业离心泵，主要产品有：自平衡多级泵，多级离心泵，单级离心泵，中开泵，化工泵，潜水泵，管道泵，长轴泵，冷凝泵等。

你们可以帮我选型吗？

当然可以！水泵型号选择不准确的话，问题是很大的，您拿回去之后，要么选小了无法满足使用需求，要么选大了费电费油增加使用成本。

为什么报个价格那么慢？

因为离心泵属于非标定制，型号很多，价格范围也很大。即便同一个型号，所用材质和配置不一样，价格差异也很大，以最常见的水泵配件——叶轮为例，不锈钢叶轮的价格就是铸铁叶轮的好几倍。所以，我们需要确定清楚相关信息，最终给您报一个准确的价格。正常情况下，如果相关信息您提供的比较全面的情况下，5分钟内可以报价。
