中联冷凝泵

2025-07-03 11:47

◆产品概述

冷凝泵是利用低温表面冷凝气体的真空泵，又称冷凝泵。冷凝泵是获得清洁真空的极限压力最低、抽气速率最大的真空泵，广泛应用于半导体和集成电路的研究和生产，以及分子束研究、真空镀膜设备、真空表面分析仪器、离子注入机和空间模拟装置等方面。因其洁净无污染、效率高、抽速大、高可靠性等突出优势，被广泛的应用于科学研究实验室、乃至工业生产等众多领域，如半导体材料制作、平板显示器生产/测试设备、太阳能制造业、真空镀膜、热真空系统等。

↑点击上方图片可查看更多【冷凝泵】产品、价格、参数等信息↑

◆冷凝泵介绍

NB、NBA型泵，系单级单吸悬臂式离心冷凝泵。GN、GNL型泵，系两级单吸离心式冷凝泵，适用于电厂，用来抽送冷凝器中的凝结水和750～3000kw汽轮发电机组抽送凝结水或物理、化学性质类似于水的其他液体之用。液体温度不超过80℃。泵进口压力不高于0.6MPa。

参数范围：

流量Q 11~120m3/s

扬程H 12~143m

型号说明：

100NB-45

100-泵进口口径(mm)

N-冷凝水泵

B-悬架式

45-泵的设计扬程m

GN L3-A GN L3-B

G-高吸程

N-冷凝水泵

L-立式

3-泵进口口径为3寸

A、B-两种不同叶轮外径

结构型式：

NB、NBA、GN、N型为卧式，GNL为立式。采用滚动轴承，润滑脂润滑，轴封为填料密封，也可用机械密封。

旋转方向：

从电机端看，泵为逆时针方向旋转

主要零件材质：

泵的体过流部件泵体、泵盖、密封环、轴套的材质为铸铁，N型冷凝泵叶轮为硅黄铜，诱导轮为铝铁青铜。轴均为优质碳素钢。

成套范围：

成套供应泵、电机、联轴器、止回阀、闸阀。

◆ 冷凝泵产品型号

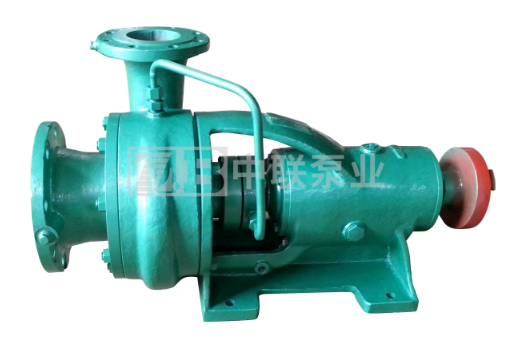

NBA型冷凝泵

NBA型冷凝泵系单级单吸悬臂式离心冷凝泵。GN、GNL型泵，系两级单吸离心式冷凝泵，适用于电厂，力发电厂输送冷凝水及类似于冷凝水或物理化学性质类似于水的其它液体或用来抽送冷凝器中的凝结水和750～3000kw汽轮发电机组抽送凝结水或物理、化学性质类似于水的其他液体之用。该泵有较好的吸入性能。100N130和150N110型泵为输送温度120℃以下的液体，其它泵输送液体温度不超过80℃，泵进口压力不高于0.6MPa。

NBA型冷凝水泵参数范围及型号说明

流量Q 5～137m3/h

扬程H 12～170m

型号：100NBA-45

100-泵进口口径(mm)

N-冷凝泵

B-悬架式

45-泵的设计扬程m

【点击上图了解更多的关于NBA型冷凝泵产品的详情介绍】

GN/GNL型立式凝结水泵

GN/GNL型立式凝结泵系两级单吸离心式冷凝泵，供抽送冷凝器中的凝结水和750-3000千瓦汽轮机发电机组抽送凝结水或物理、化学性质类似于水的其他液体之用。液体温度不超过80℃。

GN/GNL型立式凝结水泵型号意义

流量：5～137m3/h

扬程：22～170m

型号：GNL3-A(B)

G —— 高吸程

N —— 冷凝泵

L —— 立式

3 —— 泵入口直径为3吋

A、B —— 两种不同叶轮

【点击上图了解更多的关于GN/GNL型立式凝结水泵产品的详情介绍】

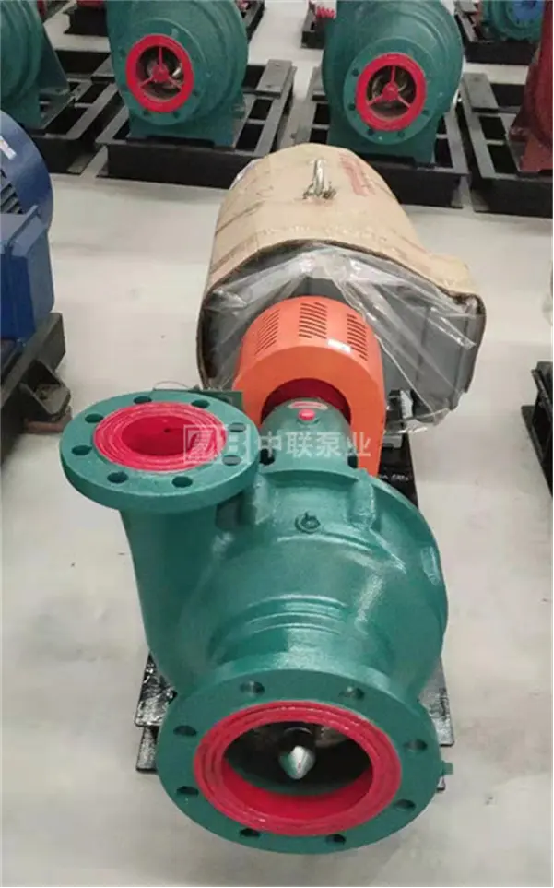

N型卧式离心冷凝泵

冷凝泵是输送凝结水的系列产品。N型冷凝泵用于火力发电厂输送冷凝水及其它类似于冷凝水的其它液体，亦可用在介质与冷凝水相似的其他地方。供输送温度低于120℃的冷凝水或物理，化学性质类似清水的液体，NB、NBA、NBA型泵供抽送温度不超过80℃的冷凝器中的凝结水和750-3000千瓦汽轮发电机组抽送凝结水及其它类似场合之用。100N130、100N160、150N110、150N130、150N180、200N180、200N32、80N45×4、100N45×5、150N60×4型泵分别在填料函体和填料压盖处通入冷却水后可作疏水泵用，并可以用机械密封，可输送150℃以内液体，其它泵输送液温低于80℃。

N型卧式离心冷凝泵参数范围及型号说明

流量Q：8-200m³/h

扬程H：38-180m

型号说明：泵的型号是根据尺寸与性能而编制的。

例如：3N6×2和4N6A的含义为

3或4-吸入管直径以25除

N-卧式悬臂冷凝水泵

6-设计单级扬程被10除后取整数，

即单级扬程为60米左右

2-级数，表示该泵有两级

A-叶轮经过切割(外径减小)

例如：3N6×2
