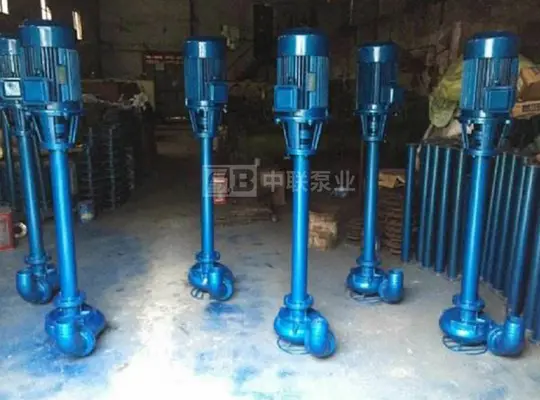

NL型矿用立式泥浆泵
流量：20-180m³/h
扬程：8-20m
功率：1.5-22kw
效率：41%-68%
转速：1450r/min
价格：0.29-4.78万
NL型立式液下泥浆泵系单级单吸立式离心泵，泥浆泵配件主要部件有蜗壳、叶轮、泵座、泵壳、支撑筒、电机座、电动机等组成。蜗壳、泵座、电机座、叶轮螺母是生铁铸造、耐腐性、耐腐蚀性较好，加工工艺方便。
咨询热线：
泥浆泵
产品参数

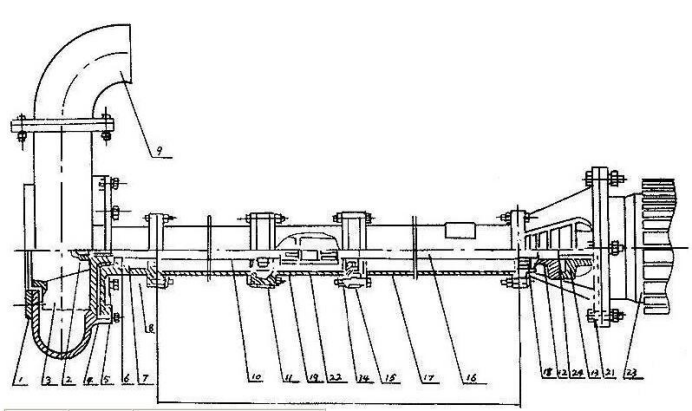

NL型矿用立式泥浆泵结构图：
NL型立式泥浆泵叶轮为三片单园弦弯叶，选用半封闭叶轮，并采用可锻铸铁、所以强度高，耐腐蚀;加工方便，通过性好，效率高。为了减轻重量和减少车削量、泵轴是优质碳素钢冷拉园钢制造。泵座中装有四只骨架油封和轴套，防止轴磨损，延长轴的使用寿命。NL型立式泥浆泵可垂直或倾斜使用，占地面积小，蜗壳需埋在工作介质中工作，容易启动，不需弓I水，旋转方向应从电机尾部看是顺时针方向工作。总机长度备有各种规格，以便使用单位根据用途因地制宜地选用。
序号 | 型式/另件名称 | NL,NLF,NW | ||
编号 | 数量 | 备注 | ||
1 | 网罩 | 1 | 1 | |
2 | 叶轮螺母 | 2 | 1 | |
3 | 叶轮 | 3 | 1 | |
4 | 泵壳 | 4 | 1 | |
5 | 泵座 | 5 | 1 | |
6 | 0型圈 | 6 | 1 | 改进型用机械密封 |
7 | 油封 | 7 | 4 | 改进型用机械密封 |
8 | 轴套 | 8 | 1 | 改进型用机械密封 |
9 | 出水弯头 | 9 | 1 | |
10 | 泵轴 | 10 | 1 | |
11 | 轴承 | 11 | 2 | |
12 | 从动联轴器 | 12 | 1 | |
13 | 主动联轴器 | 13 | 1 | |
14 | 联接筒 | 14 | 1 | |
15 | 轴承座 | 15 | 2 | |
16 | 联接轴 | 16 | 1 | |
17 | 支撑筒 | 17 | 2 | |
18 | 轴承盖 | 18 | 1 | |
19 | 从动联轴器 | 19 | 1 | |
20 | 电机座 | 20 | 1 | |
21 | 电机座C | 21 | 1 | 带固定板用 |
22 | 主动联轴器 | 22 | 1 | |
23 | 电动机 | 23 | 1 | |
24 | 弹性块 | 24 | 1 | |

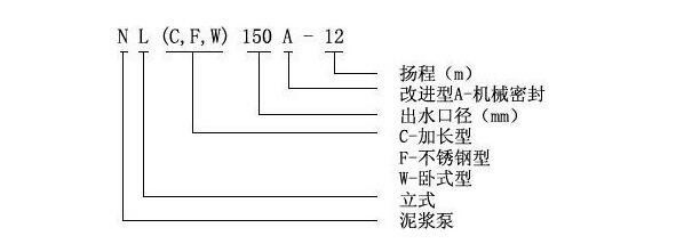

NL型矿用立式泥浆泵型号意义及用途：
1、NL型矿用泥浆泵系单级单吸离心泵，使用于矿山、造纸、印染、环保、石墨、云母、黄金、陶瓷、炼油、石油、化工、农场、盐场、碘场、染化、酿酒、食品、化肥、焦化选厂、建筑、大理石厂、金矿、泥浆、流沙、泥塘、污塘、污浊液送吸浓浆稠液、装料及悬浮物质的污水作业，也可作煤矿排水及含有泥块的流体。
2、若与高压水泵，水枪配合，组成水力机械化土方工程机组，就可用作于土地平整，河道与池塘的疏浚、凿开等小型水利工程的挖方与输方，以及城市的防空工程，以下工程。
3、养鱼用作带水清塘、鱼池增氧等。
NL型矿用立式泥浆泵安装与拆卸：
(一)、拆卸
1、拆卸电钭或面定板，出水管。
2、拆卸蜗壳和叶轮蝶每，轻擴叶轮背面，拆键叶轮。
3、拆凼从动半联轴器，再拆卸键、然后把电机座拆卸，与支撑筒分离。
4、拆卸泵座与支撑筒螺栓，使其分幵。
5、从轴上拆卸轴套与轴承。
(二)、安装
1、对所有零件进行检査是否有缺损，所有纸垫两面都要涂一层簿黄油，在轴承内加上三分之二黄油。
2、骨架油封必须注满黄油后放入泵座，再装上轴承。
3、轴套内装上0型密封圈后涂上黄油。
4、把承装在电机座上，放上纸垫，挡油圈，装上轴与支撑筒用螺钉固定。
5、放上纸垫，装上轴承、轴套、键、泵座和叶轮，旋紧叶轮螺母后用手旋转叶轮，转动灵活即可。
6、放上纸垫装上泵壳，用螺钉固定并装上滤网。然后再用手拔动叶轮，转动灵活即可。
7、泵轴上装上键和从动联轴器，在电机轴上装上键与主动联轴器，然后将电机与电机座螺栓固定。装好后要求与主动联轴器与从动联轴器之间轴向间隙应为1~1.5毫米。
温馨提示：NL型矿用立式泥浆泵的更多性能参数，请点击→【水泵选型】页面查询
