FQW型矿用风动潜水泵

流量：8-48m³/h

扬程：10-50m

价格：0.06-5.68万

FQW型矿用风动潜水泵具有结构紧凑、移动、装拆、维修方便、体积小、排污水能力强、流量大、扬程高等优点。适用于含有瓦斯与煤尘爆炸危险场所排水作业，可广泛用于煤矿井下任何作业面，输送含有污物、煤粉、泥沙等固体颗粒的地下水使用

咨询热线：

0731-88632200

产品分类：

潜水泵

关键词：

产品咨询

返回上级

产品概述产品参数为什么选择我们？常见问题

产品概述

　　FQW型矿用风动潜水泵(原BQF、FWQB型)是采用离心泵结构形式、以压缩空气为动力研制开发的一种一种先进的风动排水设备，采用转子与泵体同轴联结，采用立式结构、下泵式，执行标准: Q/JNAT001-2016。该水泵具有结构紧凑、移动、装拆、维修方便、体积小、排污水能力强、流量大、扬程高等优点。适用于含有瓦斯与煤尘爆炸危险场所排水作业，可广泛用于煤矿井下任何作业面，输送含有污物、煤粉、泥沙等固体颗粒的地下水使用，水泵安全、可靠，并有效地改善现场空气质量。

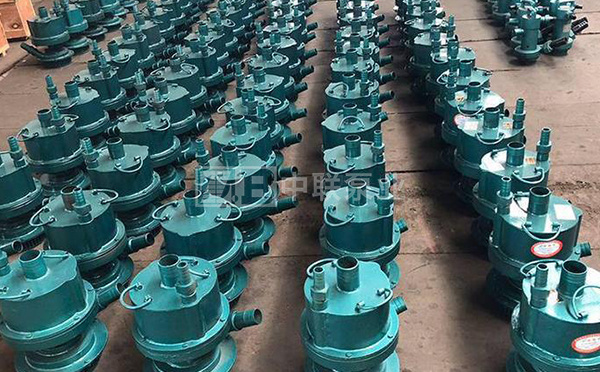

矿用风动潜水泵

　　FQW型风动潜水泵泵体涡道采用高效节能水力模型，叶轮特殊设计，它排污能力强，不会因固体颗粒或纤维物的吸入而堵塞，也不会因颗粒性介质的吸入而过早损坏，性能好，消耗风量低。

产品参数

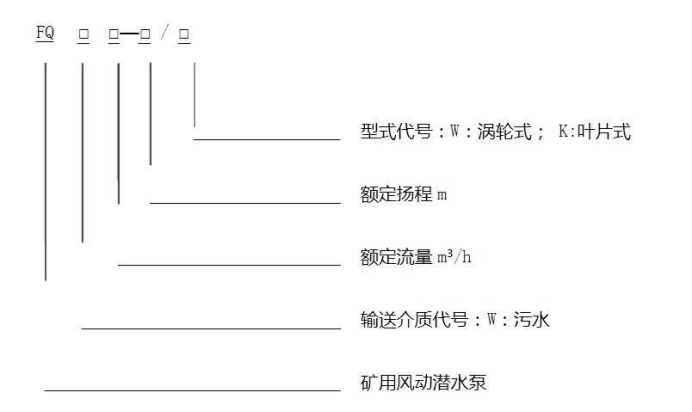

FQW型矿用风动潜水泵型号意义

FQ: 矿用风动潜水泵

①:输送介质代号：w污水(清水不注)

②:额定流量m³/h

③:额定扬程(m)

④:型式代号：W:涡流式(叶片式不注)

⑤:水轮型式特征代号：K：开式(闭式不注)

型号示例：FQW20-40/W FQW为代表输送介质为污水的矿用风动潜水泵;额定流量是20立方米每小时，额定扬程40米，泵型式为涡轮为闭式(水轮)。本产品属于风动工具，定名为矿用风动潜水泵。

FQW型矿用风动潜水泵使用环境条件

a)周围空气中含有瓦斯和煤尘;

b)气压为(0.4-0.7)MPa;

c)水的pH值在4~10的范围内;

d)水中含固体杂质的体积比超过2%;

e)水的密度不超过1.1*103kg/m3

f)工作环境温度(5~40)℃

FQW型矿用风动潜水泵结构特点与工作原理

矿用风动潜水泵主要是泵体，气马达和过流等三部分组成。

1、泵体部分：分上、下两腔，中间用密封圈将气、水隔开。密封圈采用弹簧密封，并利用气、水的压力，使高压气、水分别进入上、下两只密封圈内壁，使其内涨，增强密封效果。

2、气马达部分：由转子，涡轮，上下气缸，轴承等组成。以压缩空气为动力，冲击涡轮推动转子高速运转作功。

3、过流部分：由水轮，泵盖吸口，泵座等组成。水轮装在壳体下腔转子轴上，压缩空气从进气口送入，转子运转带动水轮，水轮里的水在离心力的作用下，压入壳体出水涡道，顺出水管排出。

特结构点：

FQW/W型(原FWQB型)风动矿用潜水泵土突破了以往旧的设计思想，采用风动涡轮传动，压缩空气为动力的新型潜水泵，克服了老式风泵噪音大、耗风量大、效率低的特点。广泛适用于矿山的井巷开拓、竖井井筒施工和地下峒室的排水施工，其特点：

1、噪音小，保持在40分贝以内;

2、耗风量小，效率高;

3、体积小。重量轻，机构紧凑，便于移动;

4、使用寿命长，易损件少，便于维修。

FQW型矿用风动潜水泵性能参数

水泵型号	额定流量 (m³/h )	额定杨程 (m )	工作气压 (MPa)	耗气量 (m³/min)	质量 (kg)	外形尺寸 (mm)
FQW20-25/W	20	25	0.5	4.5~5	30	347×274×462
FQW70-30/W	70	30	0.5	4.5~5	32	347×274×462
FQW20-40/W	20	40	0.5	4.5~5	34	329×274×495
FQW40-20/W	40	20	0.5	4.5~5	31	347×274×462
FQW25-50/W	25	50	0.5	4.5~5	35	329×274×495
FQW30-18/W	30	18	0.5	4.5~5	35	329×274×495
FQW50-25/W	50	25	0.5	4.5~5	32	347×274×462
FQW48-12/W	48	12	0.5	4.5~5	31	347×274×462

温馨提示：矿用潜水泵的更多参数，请点击→【水泵选型】页面查询
