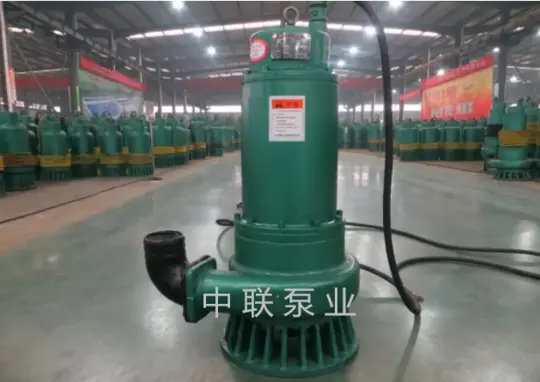

BQS系列矿用隔爆型排污排沙潜水电泵

流量：100-2500m³/h

扬程：7-700m

功率：2.2-315kw

效率：28.9-68.5%

价格：2.89-88.88万

BQS系列矿用隔爆型排污排沙潜水电泵是按照隔爆标准MT/T671-2005《煤矿用隔爆型潜水电泵》设计制造研发的一款高效节能“下吸式”隔爆型矿用澘水排沙电泵，具有安全可靠、轻便实用、排污排沙性能好、使用寿命长、型谱合理、选型方便、双面密封经久耐用、安全可靠、适应性强等优点。

咨询热线：

0731-88632200

产品分类：

潜水泵

关键词：

产品咨询

返回上级

产品概述产品参数为什么选择我们？常见问题

产品概述

　　BQS系列矿用隔爆型排污排沙潜水电泵是按照隔爆标准MT/T671-2005《煤矿用隔爆型潜水电泵》设计制造研发的一款高效节能“下吸式”隔爆型矿用潜水排沙电泵，针对煤矿井下含有大量煤泥的特点，解决了排污排沙潜水电泵在产品结构、参数优化、制造工艺、运行效率、密封防漏、材料应用等方面的技术关键问题，与国内同类产品相比具有安全可靠、轻便实用、排污排沙性能好、使用寿命长、型谱合理、选型方便、双面密封经久耐用、安全可靠、适应性强等优点以及优良的隔爆结构性能和较高的防护等级，适用于含有甲烷或煤尘等爆炸性气体环境、有爆炸危险的矿井下采掘面及巷道等场所与水泵配套使用。

　　BQS矿用排污排沙潜水泵产品规格齐全，功率范围从2.2kW~315kW，流量范围从10m³/h至2500m³/h，扬程范围从7m至700m，全部产品皆实现了全扬程、无过载，可做到一机多用，为用户提供了很大方便，节约能源10%以上。为了使泵在有水或无水情况下运行，我们将此产品设计成夹层强冷结构，因而我们此系列潜水电泵完全可满足煤矿井下的使用。

BQS系列矿用隔爆型排污排沙潜水电泵型号意义

BQS系列矿用隔爆型排污排沙潜水电泵型号意义

BQS系列矿用隔爆型排污排沙潜水电泵主要用途和使用条件

　　主要用途：

　　矿用排污排沙潜水电泵是一种可用于工作面、巷道、井底水窝、局部积水水坑、选煤厂排水、工程排水等场合使用，是一种先进可靠的排水工具，适用于煤矿井下有甲烷(俗称瓦斯)和煤尘爆炸危险的场所，输送含有泥沙、煤泥、煤矸石、煤渣、纤维物等不溶固相物的混合污水。也可适用于建筑楼宇、医院、住宅小区、市政工程、道路交通及其施工，工厂排污、小型污水处理等场合排送含有固体颗粒、长纤维的废水、雨水、污水。

　　使用条件：

　　1、电源380V或660V或1140V、三相、50HZ。

　　2、介质温度一般不超过40℃，PH值5-9，介质重度≤11kN/m³。

　　3、介质中的固体物的直径大小应符合MT/T 671-2005的规定，特殊要求请订货时提醒。

BQS系列矿用隔爆型排污排沙潜水电泵结构特点

　　潜水泵结构特点：

　　1. 模型筛选：性能优化，运行平稳无堵塞，排污排沙能力强，泵具有无过载(全扬程特性，即在任何工2点下使用输入功率均不超出配套电机功率。适用于煤矿井下各种场合，能一机多用。

　　2. 机封改进: 采用独立串联机械密封及双端面机械密封。

　　3. 结构优化：结构设计有利于机封密封性，运转平稳，可靠性更高优化设计，更轻便实用，能耗低。可在无水的情况下，长期空运行。

　　4. IPX88 电机防护等级，潜水电机冷却效果好，温升比普通电机低，耐用性进一步提高，F级绝缘促使电机使用寿命更长。

　　结构说明：

　　泵整体结构为立式、整机潜水，机电一体，下吸式吸水，能抽干排净工作面地表浅层水。产品主要由过流部件和电机两大部分组成。电泵的结构按液流的排出方式又可分为外装式、内装式、半内装式。

　　1. 泵体、叶轮：在实测试验基础上，精心选择和匹配泵体、叶轮，使无堵塞性好，过流能力强效率高，功率曲线平坦，无过载。叶轮平衡精确，振动小，运转平稳。

　　2. 电机：专门设计的潜水电机，IPx8防护，F级绝缘允许温升高，在正常温升条件下，电机绝缘寿命延长，而潜水冷却效果好，实际温升低，电机绝缘寿命

　　3. 机冷却：(1)外装式电泵: 电机的发热通过机壳散热，介质只要淹没电机定子机壳一半，泵就能可靠安全运行，淹没越多，越有利电机冷却。(2)内装式电

　　排沙潜水电泵泵采用夹层强冷结构，即使电机空运转，电机温升也可控制在40°C以下，大大提高了整机的寿命，适用于水位浅的场所，产品在无水情况下可以长期空运转，能够使用在无人管理的环境下，降低了人力成本。

　　4. 轴封：电机轴封采用两个独立串联的机械密封，形成二道可靠的密封防线。第一道在泵内介质中，密封面随介质压力增加压得更紧，有效地阻止水进入油室，第二道在油室中，防止油进入电机内，若第一道失效(它工作条件比第二道差些)，第二道仍可防止油水进入电机。波纹管式的机封配合创新的结构腔，使轴封可靠性进一步大大提高，正常使用情况下，无故障运行时间超过2000h。

　　5. 油室：是防止介质从泵轴进入电机的一道屏障，阻止介质渗透入电机，若第一道机封渗漏时，由油室缓冲介质不能直接进入电机。同时对两个独立机封摩擦面润滑冷却，使机封工作可靠.除此之外，它尚能带走下轴承的发热和电机一些热量。

　　6. 轴承：下部的双列角接触轴承承载能力强，与上部深沟轴承组成电机水泵轴的可靠支承，对泵工作时产生的径向、轴向力和其它的力有较大的承载裕度，确保机组平稳运转和长的寿命。

　　7. 电缆及其密封： (1)电缆采用MT818.5-2009煤矿用阻燃电缆，电缆线芯截面按40C环境温度及电机满载功率下长期可靠运行设计，若工作时，电机在非满载功率下或在环境40C以下运行，使用寿命将更长。(2) 电缆橡胶套与电机压盖间有密封压紧，防止介质从电缆与电机盖接口间渗入电机内腔。

　　8. 电机外壳：机壳、上端盖、下端盖等组成电机外壳，各零件连接配合处有可靠的静密封，每台都经严格的水压试验检查，确保不渗漏万无一失。

　　9. 专用提手：设有专用提手，以便搬运，请勿在搬运时将电缆作提手使用。

　　外装式排污潜水电泵设计为下泵式结构，出水口位于整机的下部，水直接从泵体经出水口排出，该式水泵的电机功率一般在22KW以下的单级单吸式小型泵，其显著特点是结构简单，轻便实用，过污能力强，适用于水中含杂质、煤泥、砂砾较多的使用场所。

　　内装式潜水排沙电泵整体结构设计为立式、下泵式，采用内装电机结构。电机外壳有夹层，正常排水时，泵输送的水从夹层流过，从顶部流出，实现电机水冷却; 即使断水，电机外夹层仍有水冷却电机，保证电机不会过热而烧坏。无须专人看管，大大降低了人力成本，我公司大部分单级、多级式水泵采用了内装式结构。

　　BQS半装内式矿用排沙潜水电泵兼顾内装式水泵和外装式水泵的优点，比较轻便，也保证了电机在断水后的电机冷却不出问题。

产品参数

BQS系列矿用隔爆型排污排沙潜水电泵参数表

型号	流量	扬程	功率	电压	转速	出水口径
型号	m³/h	m	kw	v	r/min	mm
BQS10-28-2.2	10	28	2.2	380/660/1140	3000	40
BQS15-22-2.2	15	22				40
BQS25-10-2.2	25	10				40
BQS35-7-2.2	35	7				65
BQS15-25-3	15	25	3	380/660/1140	3000	40
BQS20-22-3	20	22				40
BQS25-15-3	25	15				40
BQS13060	35	10				65
BQS15-30-4/N	15	30	4	380/660/1140	3000	40
BQS20-25-4/N	20	25				40
BQS25-18-4/N	25	18				40
BQS50-15-4	50	15				65
BQS15-50-5.5	15	50	5.5	380/660/1140	3000	40
BQS20-40-5.5/N	20	40				40
BQS30-30-5.5	30	30				50
BQS70-10-5.5	70	10				100
BQS100-7-5.5	100	7				100
BQS15-70/2-7.5/N	15	70	7.5	380/660/1140	3000	40
BQS20-50-7.5/N	20	50				40
BQS30-36-7.5	30	36				50
BQS50-30-7.5	50	30				65
BQS70-16-7.5	70	16				100
BQS100-10-7.5	100	10				100
BQS20-65-11/N	20	65	11	380/660/1140	3000	40
BQS30-55-11/N	30	55				50
BQS40-40-11/N	40	40				65
BQS45-32-11/N	45	32				65
BQS50-30-11/N	50	30				65
BQS80-20-11	80	20			1500	100
BQS100-15-11	100	15				100
BQS140-10-11	140	10				150
BQS210-7-11	210	7				150
BQS20-80-15/N	20	80	15	380/660/1140	3000	40
BQS32-60-15/N	32	60				50
BQS40-50-15/N	40	50				65
BQS60-30-15/N	60	30				65
BQS80-25-15	80	25			1500	100
BQS100-22-15	100	22			1500	100
BQS20-100/2-18.5/N	20	100	18.5	380/660/1140	3000	40
BQS30-70-18.5/N	30	70				50
BQS70-35-18.5/N	70	35				80
BQS100-30-18.5	100	30			1500	100
BQS30-100/2-22/N	30	100	22	380/660/1140	3000	50
BQS40-80/2-22/N	40	80				65
BQS60-50-22/N	60	50				80
BQS80-40-22/N	80	40				100
BQS100-35-22	100	35			1500	100
BQS150-22-22	150	22			1500	150
BQS30-130/2-30/N	30	130	30	380/660/1140	3000	50
BQS50-100-30/N	50	100				65
BQS60-80-30/N	60	80				80
BQS80-55-30/N	80	55				100
BQS120-50-30	120	50			1500	100
BQS200-22-30	200	22			1500	150
BQS30-150/2-37/N	30	150	37	380/660/1140	3000	50
BQS60-100-37/N	60	100				80
BQS80-80-37/N	80	80				100
BQS100-60-37/N	100	60				100
BQS150-32-37	150	32			1500	150
BQS200-30-37	200	30			1500	150
BQS30-170/2-45/N	30	170	45	380/660/1140	3000	50
BQS50-150/2-45/N	50	150				65
BQS60-120-45/N	60	120				80
BQS70-100-45/N	70	100				80
BQS130-60-45/N	130	60				150
BQS300-30-45/B	300	30			1500	150
BQS50-170/3-55/N	50	170	55	380/660/1140	3000	65
BQS85-100-55/N	85	100				100
BQS120-80-55/N	120	80				100
BQS200-60-55/N	200	60				150
BQS50-200/3-75/N	50	200	75	380/660/1140	3000	65
BQS100-100-75/N	100	100				100
BQS150-80-75/N	150	80				150
BQS200-70-75/N	200	70				150
BQS240-40-75/B	240	40			1500	150
BQS300-35-75/B	300	35			1500	150
BQS50-240/3-90/N	50	240	90	380/660/1140	3000	65
BQS80-180/3-90/N	80	180				100
BQS180-90-90/N	180	90				150
BQS220-70-90/N	220	70				150
BQS300-50-90/B	300	50			1500	150
BQS500-35-90/B	500	35			1500	200
BQS80-200/2-110/N	80	200	110	380/660/1140	3000	100
BQS100-180/2-110/N	100	180				100
BQS200-100-110/N	200	100				150
BQS300-70-110/N	300	70				150
BQS400-60-110/B	400	60			1500	200
BQS600-30-110/B	600	30			1500	200
BQS50-300/4-132/N	50	300	132	380/660/1140	3000	100
BQS150-150/2-132/N	150	150				150
BQS240-100-132/N	240	100				150
BQS300-80-132/N	300	80				150
BQS700-40-132/B	700	40			1500	200
BQS800-35-132/B	800	35			1500	250
BQS60-360/5-160/N	60	360	160	380/660/1140	3000	100
BQS100-240/3-160/N	100	240				100
BQS180-170/2-160/N	180	170				150
BQS280-100-160/N	280	100				150
BQS500-60-160/B	500	60			1500	200
BQS600-50-160/B	600	50				200
BQS1000-30-160/B	1000	30				300
BQS1200-25-160/B	1200	25				300
BQS80-350/4-185/N	80	350	185	380/660/1140	3000	100
BQS100-280/3-185/N	100	280				100
BQS160-200/2-185/N	160	200				150
BQS300-100-185/N	300	100				150
BQS600-60-185/B	600	60			1500	200
BQS800-50-185/B	800	50				250
BQS900-40-185/B	900	40				250
BQS80-400/4-200/N	80	400	200	380/660/1140	3000	100
BQS100-320/4-200/N	100	320				100
BQS200-200/2-200/N	200	200				150
BQS320-120-200/N	320	120				150
BQS1100-35-200/B	1100	35			1500	300
BQS1200-30-200/B	1200	30				300
BQS1500-25-200/B	1500	25				300
BQS80-450/5-220/N	80	450	220	380/660/1140	3000	100
BQS150-270/3-220/N	150	270				150
BQS180-220/2-220/N	180	220				150
BQS240-180/2-220/N	240	180				150
BQS100-400/4-250/N	100	400	250	380/660/1140	3000	100
BQS150-300/3-250/N	150	300				150
BQS180-250/3-250/N	180	250				150
BQS300-160/2-250/N	300	160				150
BQS380-120-250/N	380	120				200
BQS450-100-250/N	450	100				200
BQS100-450/5-280/N	100	450	280	380/660/1140	3000	100
BQS150-340/4-280/N	150	340				150
BQS200-270/3-280/N	200	270				150
BQS260-200/2-280/N	260	200				150
BQS320-170/2-280/N	320	170				150
BQS400-140/2-280/N	400	140				200
BQS100-500/5-315/N	100	500	315	380/660/1140	3000	100
BQS140-380/4-315/N	140	380				150
BQS200-300/3-315/N	200	300				150
BQS260-240/3-315/N	260	240				150
BQS340-180/2-315/N	340	180				200
BQS500-120-315/N	500	120				200
