QJ型深井用多级潜水泵

流量：2-500m³/h

扬程：19-600m

功率：3-90kw

管径：40-200mm

额定电流：7.9-182.8A

价格：0.19-4.15万

QJ型深井用高扬程多级潜水泵是电机与水泵直联一体潜入水中工作的提水机具，它适用于从深井提取地下水、也可用于河流、水库、水渠等提水工程：多级潜水泵主要用于农田灌溉及高原山区的人畜用水，亦可供城市、工厂、铁路、矿山、工地供排水

咨询热线：

0731-88632200

产品分类：

潜水泵

关键词：

产品咨询

返回上级

产品概述产品参数为什么选择我们？常见问题

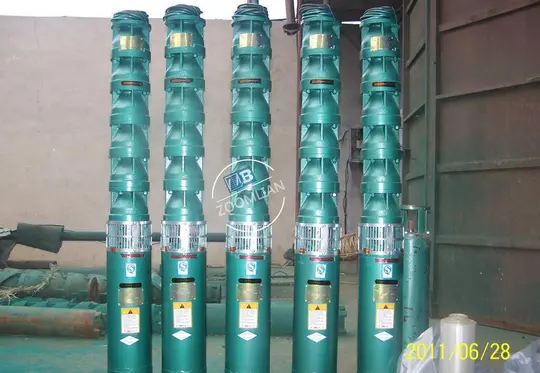

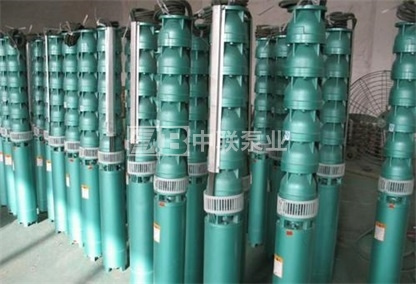

产品概述

　　井用深井泵(潜水电泵)是电机与水泵直联一体潜入水中工作的提水机具，它适用于从深井提取地下水、也可用于河流、水库、水渠等提水工程：高扬程多级潜水泵主要用于农田灌溉及高原山区的人畜用水，亦可供城市、工厂、铁路、矿山、工地供排水使用。

　　QJ型深井用多级潜水泵是根据国家标准设计的节能产品，广泛用于农田灌溉、工矿企业的供排水和高原、山区的人、畜用水。该型泵由QJ潜水泵和YQS型潜水电机组成一体潜入水下进行工作。具有结构简单、体积小、重量轻、安装、维修方便，运行安全、可靠、高效节能等特点。

产品参数

QJ型深井用高扬程多级潜水泵型号意义

如：175QJ10-150/21-7.5

175-机座号：175(最小井径)

QJ-型号特征：井用潜水泵

10-流量：10m3/h

150-扬程：150m

21-级数：21级

7.5-配套功率：7.5KW

QJ型深井用高扬程多级潜水泵使用条件及产品特点

使用条件：

1、电源为50Hz、380V的三相交流电源。

2、水温不得高于20℃。

3、水中固体物含量(按质量计)不大于0.01%。

4、水的酸碱度PH值为6.5～8.5。

5、水中氯离子含量不大于400mg/L。

产品特点：

1、井用潜水泵电机、水泵一体，潜入水中运行，安全可靠。

2、QJ多级潜水泵对井管、扬水管无特殊要求(即：钢管井、灰管井、土井等均可使用;在压力许可下、钢管、胶管、塑料管等均可作扬水管使用)。

3、多级潜水泵安装、使用、维护方便简单，占地面积小、不需建造泵房。

4、井用潜水泵结构简单、节省原材料。

潜水深井泵使用的条件是否合适，管理得当与使用寿命有直接的关系。

QJ型深井用高扬程多级潜水泵机组的安装

1、安装须知

(1) 水泵进水口必须在动水位1米一下，但潜水深度不得超过静水位一下70米，电机下端距井底最少1米一下。

(2) 额定功率小余或等于15kw(电源允许时25kw)电动机采用满压启动。

(3) 额定功率大于15kw，电动机采用降压启动。

(4) 使用环境必须符合规定条件。

2、安装前的准备

(1) 首先检查水井的直径、静水深度以及供电系统是否符合使用条件。

(2) 检查电泵转动是否灵活，应无卡死点，分装的电机和电泵应用联轴器联结，注意上紧顶丝。

(3) 打开排气和注水螺塞，往电机内腔注满清水，注意防止假满、上好螺塞。不应有漏水现象。

(4) 用500伏兆欧表测量电机绝缘，应不低于150欧兆。

(5) 应装备相应的吊装工具，如三脚架，吊链等。

(6) 装好保护开关和启动设备，瞬时启动电机(不超过1秒)，看电机的转向是否和转向标牌相同，若相反，调换电源任意两个接头即可，然后上好护线板和虑水网，准备下井。在电机与水泵联结转向时，必须从泵出水口灌入清水，待水从进水节流出时方可启动。

3、安装

(1) 首先在泵的出水口安装接泵管一节，并用夹板夹住，吊起落入井中，使夹板坐落在井台上。

(2) 再用一付夹板夹住另一节输水管。然后吊起，降下与接水管法兰加胶垫相接，拧螺丝时必须对角线同时进行。升起吊链拆下第一付夹板，使泵管下降夹板又落在井台上。依次反复进行安装、下井，直到全部装完，放上井盖，最后一付夹板不拆卸将其放在井盖上。

(3) 安装弯管、闸阀、出水口等，并加相应的胶垫密封。

(4) 电缆线要固定在输水管法兰上的凹槽内，没节用绳固定好，下井过程要小心，不得碰伤电缆。

(5) 下泵过程中如有卡住现象，要想法客服卡点，不能强行下泵，以免卡死。

(6) 安装是严禁人员下井作业。

(7) 保护开关和启动设备应安装在用户的配电盘后，配电盘有电压表、电流表、指示灯，并放置在井房内适当位置。

(8) 采用“铁丝从电机底座到接泵管捆绑”的强行保护措施，以防止以外事故发生。

QJ型深井用高扬程多级潜水泵性能参数表

型号	扬程参考使用范围（M）	电机功率（KW）	额定电流（A）	出水管直径（寸）
150QJ10-50/7	40-55	3	7.9	2
150QJ10-100/14	80-110	5.5	13.7
150QJ10-150/21	120-170	7.5	18.5
150QJ20-24/4	19-29	3	7.9
150QJ20-30/5	24-36	3	7.9
150QJ20-36/6	29-43	4	10.26
150QJ20-42/7	34-50	4	10.26
150QJ20-48/8	38-58	5.5	13.74
150QJ20-54/9	43-65	5.5	13.74
150QJ20-60/10	48-72	7.5	18.5
150QJ20-66/11	53-79	7.5	18.5
150QJ20-72/12	58-76	7.5	18.5
150QJ20-78/13	62-94	7.5	18.5
150QJ20-84/14	67-101	9.2	22.12
150QJ20-90/15	72-108	9.2	22.12
150QJ20-96/16	77-115	9.2	22.12
150QJ20-102/17	82-122	11	26.28
150QJ20-108/18	86-130	11	26.28
150QJ20-114/19	91-137	11	26.28
150QJ20-120/20	96-144	13	30.87
150QJ20-126/21	101-151	13	30.87
150QJ20-132/22	106-158	13	30.87
150QJ20-138/23	110-166	13	30.87
150QJ20-144/24	115-173	15	35.62
150QJ20-150/25	120-180	15	35.62
150QJ20-156/26	125-187	15	35.62
150QJ20-162/27	130-194	15	35.62
200QJ20-40/3	35-45	4	10.1
200QJ20-54/4	45-58	5.5	13.6
200QJ20-67-5	58-72	7.5	18
200QJ20-81/6	72-86	7.5	18
200QJ20-93/7	86-98	9.2	21.7
200QJ20-108/8	98-115	11	25.8
200QJ20-121/9	115-128	13	29.8
200QJ20-133/10	120-140	15	33.9
200QJ20-148/11	140-158	15	33.9
200QJ20-175/13	153-190	18.5	41.6
200QJ20-202/15	199-215	22	48.2
200QJ20-243/18	220-250	25	54.5
200QJ20-270/20	250-282	30	65.4
200QJ20-297/22	280-315	30	65.4	2.5
200QJ20-338/25	315-350	37	79.7
200QJ20-350/26	335-370	37	79.7
200QJ20-363/27	350-385	37	79.7
200QJ20-400/30	375-420	45	96.9
200QJ20-450/34	425-470	45	96.9
200QJ32-26/2	23-30	4	10.1
200QJ32-39-3	35-45	5.5	13.6
200QJ32-52/4	45-55	7.5	18
200QJ32-65/5	55-73	11	25.8
200QJ32-78/6	70-84	11	25.8
200QJ32-91/7	80-105	13	29.8
200QJ32-104/8	95-110	15	33.9
200QJ32-130/10	120-137	18.5	41.6
200QJ32-156/12	140-162	25	54.5
200QJ32-195/15	180-215	30	65.4
200QJ32-234/18	224-247	37	79.7
200QJ32-247/19	234-255	37	79.7
200QJ32-260/20	250-275	45	96.9
200QJ32-286/22	275-300	45	96.9
200QJ40-26/2	23-30	5.5	13.6
200QJ40-39/3	35-45	7.5	18
200QJ40-52/4	45-55	9.3	21.7
200QJ40-65/5	55-73	11	25.8
200QJ40-78/6	70-84	15	33.9
200QJ40-104-8	95-110	18.5	41.6
200QJ40-117/9	105-120	22	48.2
200QJ40-143/11	130-145	25	54.5
200QJ40-169/13	160-175	30	65.4
200QJ40-208/16	200-215	37	79.7
200QJ50-13/1	13-20	4	10.1	3
200QJ50-26/2	23-29	5.5	13.6
200QJ50-39/3	35-43	9.2	21.7
200QJ50-52/4	43-58	11	25.8
200QJ50-65/5	58-75	15	33.9
200QJ50-78/6	70-90	18.5	41.6
200QJ50-91/7	80-110	22	48.2
200QJ50-104/8	90-118	25	54.5
200QJ50-117/9	100-130	30	65.4
200QJ50-130/10	115-148	30	65.4
200QJ50-156/12	142-180	37	79.7
200QJ50-182/14	165-206	45	96.9
200QJ50-195/15	185-220	45	96.9
200QJ63-12/1	41866	4	10.1
200QJ63-24/2	19-30	7.5	18
200QJ63-36/3	28-44	11	21.7
200QJ63-48/4	38-58	15	33.9
200QJ63-60/5	47-75	18.5	41.6
200QJ63-72/6	56-88	22	48.2
200QJ63-84/7	68-105	25	54.5
200QJ63-96/8	76-118	30	65.4
200QJ63-108/9	86-130	30	65.4
200QJ63-120/10	95-142	37	79.9
200QJ63-144/12	112-168	45	96.9
200QJ80-11/1	41864	4	10.1	4
200QJ80-22/2	16-25	7.5	18
200QJ80-33/3	28-42	11	25.8
200QJ80-44/4	40-50	15	33.9
200QJ80-55/5	50-60	18.5	41.6
200QJ80-66/6	60-70	22	48.2
200QJ80-77/7	70-80	30	65.4
200QJ80-88/8	80-95	37	79.7
200QJ80-99/9	95-110	37	79.7
200QJ80-121/11	110-140	45	96.9
250QJ32-138/6	124-151	22	47.9	2.5
250QJ32-161/7	145-176	25	53.8
250QJ32-184/8	166-202	30	64.2
250QJ32-207/9	186-227	37	77.8
250QJ32-230/10	207-252	37	77.8
250QJ32-253/11	227-277	45	94.1
250QJ32-276/12	248-302	45	94.1
250QJ32-300/13	270-328	55	114.3	3
250QJ32-322/14	290-352	55	114.3
250QJ32-345/15	310-370	63	130.9
250QJ32-368/16	332-395	63	130.9
250QJ32-391/17	352-420	63	130.9
250QJ32-414/18	373-445	75	152.3
250QJ32-437/19	394-468	75	152.3
250QJ32-460/20	414-495	75	152.3
250QJ32-483/21	435-510	90	182.8
250QJ32-506/22	455-543	90	182.8
250QJ32-529/23	476-568	90	182.8
250QJ32-552/24	498-588	90	182.8
250QJ50-20/1	18-22	5.5	13.6
250QJ50-40/2	37-45	9.2	21.7
250QJ50-60/3	55-65	13	29.8
250QJ50-80/4	75-85	18.5	41.6
250QJ50-100/5	93-107	22	47.9
250QJ50-120/6	113-127	25	53.8
250QJ50-140/7	120-160	37	77.8
250QJ50-160/8	151/170	37	77.8
250QJ50-180/9	170-190	45	94.1
250QJ50-200/10	190-210	45	94.1
250QJ50-220/11	208-230	55	114.3
250QJ50-240/12	220-260	55	114.3
250QJ50-260/13	245-271	63	130.9
250QJ50-280/14	265-291	63	130.9
250QJ50-300/15	288-312	63	152.3
250QJ50-320/16	308-332	75	152.3
250QJ50-340/17	320-360	75	182.8
250QJ50-360/18	355-380	90	182.8
250QJ80-20/1	17-22	7.5	18	4
250QJ80-40/2	35/44	15	33.9
250QJ80-60/3	52-66	22	47.9
250QJ80-80/4	70-80	30	64.2
250QJ80-100/5	87-110	37	77.8
250QJ80-120/6	105-131	45	94.1
250QJ80-140/7	122-153	55	114.3
250QJ80-160/8	150/170	63	130.9
250QJ80-180/9	170-197	63	130.9
250QJ80-200/10	184-219	75	152.3
250QJ80-220/11	210-230	90	182.8
250QJ80-240/12	230-253	90	182.8
250QJ100-18/1	15-22	7.5	18
250QJ100-36/2	30-44	15	33.9
250QJ100-54/3	44-60	25	53.8
250QJ100-72/4	66-78	30	64.2
250QJ100-108/6	110-116	45	94.1
250QJ100-126/7	118-136	55	114.3
250QJ100-144/8	136-152	63	130.9
250QJ100-162/9	156-170	75	152.3
250QJ100-198/11	188-208	90	182.8
250QJ125-16/1	14-19	9.2	21.7	5
250QJ125-32/2	28-35	18.5	41.6
250QJ125-48/3	42-54	25	53.8
250QJ125-64/4	56-70	37	77.8
250QJ125-80/5	72-90	45	94.1
250QJ125-96/6	86-105	55	114.3
250QJ125-112/7	102-120	63	130.9
250QJ125-128/8	120-138	75	152.3
250QJ125-144/9	134-156	90	182.8
250QJ125-160/10	150-175	90	182.8

温馨提示：QJ型深井用多级潜水泵更多性能参数，请点击→【水泵选型】页面查询
